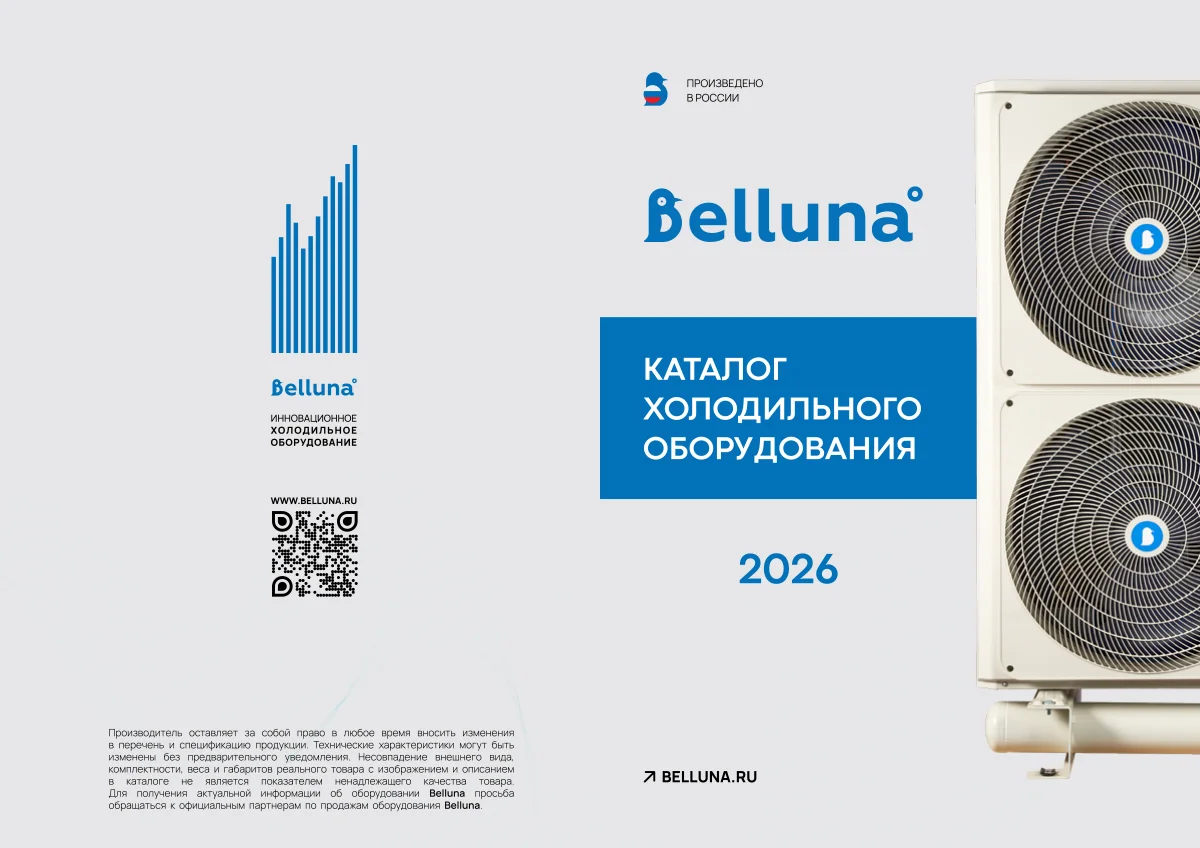

КАТАЛОГ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ Производитель оставляет за собой право в любое время вносить изменения в перечень и спецификацию продукции. Технические характеристики могут быть изменены без предварительного уведомления. Несовпадение внешнего вида, комплектности, веса и габаритов реального товара с изображением и описанием в каталоге не является показателем ненадлежащего качества товара. Для получения актуальной информации об оборудовании Belluna просьба обращаться к официальным партнерам по продажам оборудования Belluna. 2026

СОДЕРЖАНИЕ 0808 0606 1212 1414 О БРЕНДЕ BELLUNA ОСНОВНЫЕ ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ BELLUNA СФЕРЫ ПРИМЕНЕНИЯ СЕРИЯ СПЛИТ-СИСТЕМ «ЭКОНОМ» Среднетемпературная от +2 до + 22 ОС от 7 до 104 м3 2424СЕРИЯ СПЛИТ-СИСТЕМ «BLACKSLIM» Среднетемпературная от - 5 до + 22 ОС от 6,8 до 104 м3 3030 СЕРИЯ СПЛИТ-СИСТЕМ «УНИВЕРСАЛ» Среднетемпературная от - 5 до + 22 ОС от 6,8 до 748 м3 3838СЕРИЯ СПЛИТ-СИСТЕМ «ФРОСТ» Низкотемпературная от - 25 до + 5 ОС от 24 до 155 м3 4444 СЕРИЯ СПЛИТ-СИСТЕМ «ФРОСТ ИНВЕРТОР» Универсальная от - 20 до + 22 ОС от 7 до 165 м3 5050СЕРИЯ СПЛИТ-СИСТЕМ «ИНВЕРТОР ЛЮКС» Универсальная от - 25 до + 15 ОС от 5 до 704 м3 6060 ОБОРУДОВАНИЕ «ЧИЛЛЕРЫ» от +7 (-3) до +20 ОС 3,5 до 44, 2 кВТ 6868ОБОРУДОВАНИЕ «КОМПРЕССОРНО-КОНДЕНСАТОРНЫЕ БЛОКИ И СТАНЦИИ» 7676 ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Дополнительные опции, нюансы монтажа, сервис

ИСТОРИЯ БРЕНДА «Бренд Belluna ведёт свою историю от итальянского города Belluno — его именем было названо надёжное холодильное оборудование, экспортированное в Россию в начале 2000-х. Техника быстро завоевала доверие благодаря качеству и надёжности. Наша компания изначально выступала официальным представителем сервисного обслуживания этого оборудования, глубоко изучив его особенности и потребности рынка. В 2019 году мы перешли от сервиса к собственному производству, зарегистрировав товарный знак Belluna с незначительной корректировкой названия (замена последней буквы на «а») — для соблюдения юридических требований. Так мы сохранили связь с итальянскими корнями бренда. В 2019 году компания Belluna первая в России выводит на рынок принципиально новый продукт — холодильные сплит-системы с использованием передовых высокоэнергоэффективных инверторных технологий, что позволяет бизнесу не только экономить значительную часть средств на потреблении электроэнергии, но и получить новый уровень качества хранения продукции и увеличить срок его хранения. Мы работаем прозрачно и ответственно, ведь именно эти ценности лежат в основе нашего успеха. Добро пожаловать в мир надёжности и качества с Belluna!» Генеральный директор Проценко Игорь Дмитриевич НАДЕЖНЫЙ ХОЛОД В ЛЮБУЮ ТОЧКУ РОССИИ

НАСТОЯЩЕЕ «Сегодня Belluna — это не просто название, а философия работы, основанная на: стремлении к инновациям при сохранении высоких стандартов качества; индивидуальном подходе в решении нестандартных задач; построении долгосрочных отношений с клиентами. Мы верим, что настоящая ценность технологии — в ее способности решать повседневные задачи человека. Наша философия — это баланс между научным прогрессом, безупречным качеством и понятной, осязаемой пользой для потребителя. Миссия компании — создавать эталонное холодильное оборудование, которое гарантирует сохранность продукции наших клиентов благодаря передовым инженерным решениям и Исполнительный директор Махотина Ирина Игоревна бескомпромиссному качеству. Мы делаем холод энергоэффективным (нет аналогов на рынке по энергопотреблению), тихим, эстетичным, удобным в эксплуатации и надежным. Мы стремимся быть самым надежным и технологичным партнером, рады сотрудничеству и ждем вас в нашу команду.» «Наша сила — в постоянной эволюции. Мы непрерывно развиваем три ключевых направления: Инновации: инвестируем в исследования и тестирования, чтобы создавать продукты, опережающие текущие потребности рынка. Производство: постоянная модернизация линейки оборудования с внедрением энергосберегающих технологий, а также усовершенствование процессов для гарантии высочайшего стандарта качества и эффективности. Сервис: расширяем и обучаем дилерскую сеть, совершенствуем логистику, чтобы обеспечивать клиентов поддержкой и оригинальными компонентами в любой точке страны. Наша задача: обеспечить минимальный процент сервисных обращений (стремление к «нулевому отказу»). Технический директор Куклин Денис Сергеевич Результат нашей работы: проверенные технологии, надежные материалы и честные характеристики продукции. Поддержка — это наше обязательство: от консультации и профессионального подбора холодильного оборудования до гарантийного и послегарантийного обслуживания через официальных дилеров. Мы всегда остаемся на связи, чтобы Ваша система работала идеально.» БУДУЩЕЕ 0404

О БРЕНДЕ 0606 складских и производственных помещений систем в год сборочных площадки в Новосибирске и Москве 5 региональных складов Москва Санкт-Петербург Краснодар Новосибирск Владивосток 60 Квалифицированных специалистов в команде Компания Belluna с 2000 года на рынке. Основным направлением деятельности является производство под собственным брендом энергосберегающих холодильных сплит-систем и компрессорно-конденсаторных блоков / станций (ККБ / ККС) для решения любых задач по охлаждению и заморозке продукции, а также чиллеров Belluna. Компания сформировала обширную дилерскую сеть – более 350 официальных дилеров по всей России, где можно приобрести холодильное оборудование Belluna с качественным монтажом. Поддержание наличия оборудования и запасных частей на региональных складах обеспечивает оперативное выполнение поставленных задач и быстрое решение сервисных вопросов. Компания Belluna разработала и использует в производстве собственную автоматику, благодаря чему оборудование Belluna имеет удобный и полезный в применении функционал в стандартной комплектации, возможность настроить работу системы под индивидуальные условия на объекте. Все системы энергоэффективны, не сушат продукт, тем самым, обеспечивают его бережное хранение и увеличивают его срок хранения. Благодаря комплексным системам защиты, а также применению передовых инверторных технологий оборудование Belluna превосходит аналоги по надёжности и сроку службы.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ 0808 • САМЫЕ ТИХИЕ СИСТЕМЫ НА РЫНКЕ • ЭСТЕТИКА • ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Уровень шума бытового кондиционера, а не промышленной машины. Позволяет устанавливать в спальных районах и избежать конфликтов с соседями. Блоки компактные, могут быть выполнены как в разном типовом исполнении (настенные, напольно-потолочные канальные типы, промышленные воздухоохладители), так и в разном цветовом решении. Гармонично впишутся в любой интерьер. Управление оборудованием вынесено в отдельный щит. Щит можно установить в любом удобном месте, он уже включен в комплектацию, за него не нужно дополнительно доплачивать. ТИХИЕ И СТИЛЬНЫЕ • СОБСТВЕННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И СОВРЕМЕННАЯ АВТОМАТИКА НАДЁЖНЫ И ДОЛГОВЕЧНЫ • КОМПРЕССОР С ОТДЕЛИТЕЛЕМ ЖИДКОСТИ Защита компрессора от гидроудара жидким фреоном и выхода самой дорогой части оборудования из строя. • БОЛЕЕ 8 УРОВНЕЙ ЗАЩИТЫ Защита по высокому и низкому давлению, авария утечки фреона, оповещение о заливе жидким фреоном, защита от перегрева компрессора и другие защиты в комплектации. • УВЕЛИЧЕННАЯ ГАРАНТИЯ Продолжительность гарантийного срока холодильного оборудования составляет от 1 до 2-х лет, в зависимости от серии. Оборудование обладает удобным и практичным функционалом, позволяет настроить систему с учётом индивидуальных условий на объекте, что обеспечивает бережное хранение продукции. ЭНЕРГОЭФФЕКТИВНЫЕ Снижают ежемесячные расходы на электроэнергию до 20% в год и до 75% в год (серия Инвертор Люкс). 8

1010 УДОБНЫ В МОНТАЖЕ, БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ • СИСТЕМЫ УЖЕ ЗАПРАВЛЕНЫ • КОРПУС НАРУЖНОГО БЛОКА • СТАБИЛЬНАЯ РАБОТА В СИБИРСКИЕ МОРОЗЫ И ЛЕТНИЙ ЗНОЙ • УВЕЛИЧЕННАЯ ТРАССА И ПЕРЕПАД ВЫСОТ Не требуются дополнительные затраты на хладагент и трудозатраты при монтаже. Системы заправлены озонобезопасным энергоэффективным хладагентом. Не требуются дополнительные затраты на вынос контроллера, установку козырька и пр. Уличного исполнения IPX4, подготовлен к различным погодным условиям и осадкам. Благодаря РДК с подогревом картера компрессора системы работают в широком диапазоне от – 40 до + 45 °C на улице. Аналоги работают от – 30 до + 40 °C и только опционально (за дополнительную плату). При окружающей температуре ниже + 10 °C необходимо выбирать модели с зимним комплектом (РДК). Позволяют легко устанавливать сплит- системы в торговых центрах, а также на объектах, с большим расстоянием между внутренним и наружным блоками, без дополнительных финансовых и трудозатрат. Расстояние между внутренним и наружным блоками до 30—50 м и перепад высот без маслоподъёмных петель — до 7 м (у аналогов — не более 15 м и 5 м). • ПРОСТОТА МОНТАЖА Нет огневых работ на объекте, не нужны специалисты с навыком качественной пайки, для монтажа достаточно квалификации монтажника кондиционеров. Простое подключение электрики и автоматики. Вальцовочные соединения не требуют пайки для соединения медных труб при монтаже. ПОДДЕРЖИВАЮТ ОПТИМАЛЬНУЮ ТЕМПЕРАТУРУ И ВЛАЖНОСТЬ Благодаря низкой разнице (дельте) между температурами теплообменника (испарителя) и воздуха в охлаждаемом помещении, системы Belluna, в отличие от стандартных холодильных сплит-систем на рынке, не сушат продукт. За счет поддержания оптимальной температуры и влажности продукт не высушивается, увеличивается срок хранения продукта. Belluna ставят надёжность систем выше всех существующих аналогов! ЗА ЗАЩИТЫ И НАДЕЖНОСТЬ ОБОРУДОВАНИЯ НЕ НУЖНО ДОПЛАЧИВАТЬ. (они включены даже в самые экономичные модели!) Автоматическое поддержание температуры в камере как охлаждением, так и нагревом (ТЭНами), особенно актуально для холодильных камер, установленных на улице или в неотапливаемом помещении, а также при хранении овощей и фруктов. • ФУНКЦИЯ КЛИМАТ-КОНТРОЛЬ L H

СФЕРЫ ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ БЕРЕЖНОЕ ХРАНЕНИЕ ЦВЕТОВ Идеальное решение для цветочного бизнеса Полное раскрытие бутона цветка – это самая красивая его стадия жизни. Чтобы продлить срок жизни каждого срезанного цветка, к их хранению нужно подходить с особой деликатностью, ведь цветы проделали такой долгий путь, чтобы попасть к нам в руки. Температура от + 3 до + 5 ОС и влажность 70–90% обеспечивают длительное сохранение свежести цветов. ОХЛАЖДЕНИЕ И ХРАНЕНИЕ ПИВА Решение для пивных магазинов и ресторанов Чтобы пиво сохраняло вкусовые качества, заложенные пивоваром, пиво в кегах должно храниться при правильной температуре + 3...+ 5 °С. Этой температуры достаточно, чтобы деактивировать все микроорганизмы и дрожжи. ХРАНЕНИЕ ОВОЩЕЙ И ФРУКТОВ Решение для овощехранилищ и погребов Оптимальным режимом хранения для большинства видов овощей является температура от + 2 до + 20 °C и влажностью от 60 до 85%. Оборудование Belluna существенно снижает эффект «усушки» продуктов, появление плесени и неприятного запаха, значительно улучшает условия хранения продуктов. ОХЛАЖДЕНИЕ И ХРАНЕНИЕ МЯСА Решение для мяса и мясопродуктов Оборудование Belluna используется для охлаждении мясной продукции в среднетемпературных холодильниках от + 10 до - 5 °С. Для интенсивного замораживания необходимо обеспечить температурный режим от - 18 °С и ниже. Хранят продукцию в средне- и низкотемпературном диапазоне. ВИННЫЕ ПОГРЕБА И ХРАНЕНИЕ ВИНА Решение для длительного хранения и созревания Холодильные сплит-системы Belluna для камер хранения и созревания вина разработаны с учетом требований по температурному режиму и влажности, необходимых для винных погребов. Идеальная температура должна быть + 10...+ 14 °С. Влажность в камере 60–80% способствует естественному увлажнению пробки и замедляет ее усыхание, которое ведет к проникновению в бутылку кислорода. СОЗРЕВАНИЕ И ХРАНЕНИЕ СЫРА Решение для сыроварен Оборудование Belluna для холодильных камер или шкафов для созревания сыра – это идеальные климатические условия, простота в монтаже, долговечность и надежность. Обычно в сырных камерах температура находится в пределах от + 12 до + 15 °С. При необходимости, если этого требует рецептура сыра, её можно снизить до + 4 °С. РЫБА И МОРЕПРОДУКТЫ Решение для хранения рыбы и морепродуктов Оборудование Belluna используется для охлаждения рыбы и морепродуктов в холодильных камерах, которые устанавливаются на перерабатывающих предприятиях, в супермаркетах, кафе и ресторанах. Оборудование предназначено для соблюдения установленных норм по охлаждению и хранению пищевой продукции. Температура хранения для охлажденной рыбы от 0 до - 2 ОС. Заморозка от - 18 до - 20 ОС. ЧИЛЛЕРЫ Решения для охлаждения оборудования или воды/ пропиленгликолевой/этиленгликолевой смеси. Чиллеры Belluna используются как на производстве (для охлаждения различного оборудования, пива в ЦКТ в мини пивоварнях и др.), так и в бытовых условиях, например, для охлаждения купели в загородном доме, где нет скважины. МАГАЗИНЫ И СЕРВИСЫ ДОСТАВКИ Решение для продуктового ритейла и сетей Холодильные сплит-системы и ККБ / ККС Belluna для организации торговли продуктами питания отлично подходят, как в качестве экономного варианта для небольшого магазина, так и для супермаркетов и магазинов с повышенными требованиями к холоду, а также агрегаторов и On-лайн магазинов доставки продуктов питания. ФАРМАЦЕВТИКА Решение для медицинских учреждений и аптечных сетей Решение для медицинских учреждений и аптечных сетей (хранение медикаментов, вакцин), моргов. 1212 ПРОДУКТЫ ПИТАНИЯ Идеальное решение для HoReCa

ХОЛОДИЛЬНЫЕ СПЛИТ-СИСТЕМЫ СЕРИЯ ЭКОНОМ Лучшее бюджетное решение для камер небольших объёмов с сохранением эстетики в помещении и регулировкой направления воздушного потока. Удобны в эксплуатации благодаря выносному щиту управления, который идет в стандартной комплектации, без доплат. ХЛАДАГЕНТ R410a / R32 ТЕМПЕРАТУРНЫЙ РЕЖИМ от + 2 до + 22 °С ОБЪЁМ ПОМЕЩЕНИЯ от 7 до 104 м3 МОДЕЛИ СЕРИИ БЕЗ ЗИМНЕГО КОМПЛЕКТА S115 / S218 / S226 / S232 МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ S115W / S218W / S226W S232W / S342W / S345W S348W / S360W ИНВЕРТОРНЫЕ МОДЕЛИ СЕРИИ C ЗИМНИМ КОМПЛЕКТОМ S218i / S226i / S232i ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Управление оборудованием вынесено в отдельный щит, который можно установить в любом удобном месте. ПРОСТОЕ И НАДЕЖНОЕ РЕШЕНИЕ КЛАСС А ГАРАНТИЯ 1 ГОД 0,68–4,8 кВт/ч НАРУЖНЫЙ БЛОК УЛИЧНОГО ИСПОЛНЕНИЯ Рекомендуется использование для хранения цветов, разливных напитков в кегах, продуктов питания, овощей, фруктов, кондитерских изделий, сыра в закрытой упаковке, вина, саженцев, медикаментов и др. Не устанавливать в холодильных камерах и помещениях с агрессивной кислотной средой, например: • хранение в открытом виде квашенной капусты, продуктов с выделением молочной кислоты; • слив с кранов пивных отходов в камеру, розлив в тару внутри камеры; • засолочные цеха и др. 1414

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ СЕРИИ ЭКОНОМ Среднетемпературная холодильная сплит-система Belluna S115 – S232 без зимнего комплекта. Рабочая температура окружающего воздуха для наружного блока: от + 10 до + 40 °С. Электропитание: 220 В. Среднетемпературная холодильная сплит-система Belluna S115W – S360W с зимним комплектом. Рабочая температура окружающего воздуха для наружного блока: от - 40 до + 40 °С. Электропитание: 220 В / 380 В. * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае, если из-за длины трассы требуется дозаправить более 200 г фреона, то необходимо еще добавить синтетическое масло POE 46 или POE55 из расчета 150 г/кг. Минимальная длина трассы 4,5 м. При дозаправке (заправке) фреоном в первую очередь смотрите на рабочую температуру компрессора, она должна находится в диапазоне от + 45 до + 75 °С. 1616 Наружный блок Внутренний блок Модель S115 S218 S226 S232 Рабочий диапазон, °С от + 2 до + 22 Объём холодильной камеры (при + 5 °С), м³ до 12,5 до 15,0 до 22,0 до 35,0 Холодопроизводительность (при + 5 °С), Вт 1437 1858 2819 4260 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,68/0,02 1,05/0,02 1,55/0,03 2,03/0,04 Электропитание, В 220 Номинальный ток, А 3,0 5,3 6,8 9,1 Зимний комплект Нет / Внешняя t °С от+ 10 до + 40 Уровень шума, дБ 55 56 59 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок 715×194×285 805×194×285 957×213×302 1040×220×327 — Наружный блок 720×270×495 765×303×555 890×342×673 Вес блоков без упаковки, кг* — Внутренний блок 8 9 11 15 — Наружный блок 28 31 38 51 Характеристики трассы и хладагента Стандартная длина трассы, м 20 30 20 40 Максимальная длина трассы, м 30 40 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента (для трассы 4—6 м), кг 0,50 0,65 1,13 1,45 Можно перезаправить R410a v v v v Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) Дозаправка хладагентом (для трассы свыше 6 м) - S115W S218W S226W S232W S342W S345W S348W S360W от + 2 до + 22 до 12,5 до 15,0 до 22,0 до 35,0 до 50,0 до 64,0 до 84,0 до 104,0 1437 2156 2819 4260 4908 6712 8558 9429 0,68/0,02 1,05/0,02 1,55/0,03 2,03/0,04 2,5/0,06 3,3/0,09 4,1/0,12 4,8/0,14 220 380 3,0 5,3 6,8 9,1 12,9 6,0 9,0 12,0 Да / Внешняя t °С от- 40 до + 40 55 56 59 60 65 715×194×285 805×194×285 957×213×302 1040×220×327 1260×283×362 1280×690×235 1600×690×235 720×270×495 765×303×555 890×342×673 1048×455×810 970×395×805 940×370×1325 8 9 11 15 22 36 44 28 31 38 51 70 64 85 91 20 30 20 40 25 30 60 30 30 40 60 7 R32 R32/R410a R410a 0,44 0,53 1,00 1,30 1,40 2,20 2,70 2,80 v v v v v - 1/4 (6,4 мм) 3/8 (9,5 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 1/4 (6,4 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 7/8 (22,2 мм) 12 г/м 25 г/м Примечание: Расход электроэнергии и холодопроизводительность указаны при температуре окружающей среды + 30 °С и температуре в камере + 5 °С. Рекомендуемый объем холодильной камеры выбран при температуре окружающей среды + 30 °С с плотностью загрузки продукции 250 кг/м³.

BELLUNA ЭКОНОМ ИНВЕРТОР - ЭФФЕКТИВНОСТЬ И ЭКОНОМИЯ ЭНЕРГОЭФФЕКТИВНОСТЬ Инверторные системы потребляют на 30–50% меньше электроэнергии по сравнению с обычными моделями. Отсутствие больших пусковых токов снижает нагрузку на электросеть и уменьшает счета за электричество. НИЗКИЙ УРОВЕНЬ ШУМА За счет плавной регулировки мощности двигателя компрессора в инверторных системах, внутренние и наружные блоки работают значительно тише обычных систем. Шум практически не слышен даже в ночное время, когда стихают посторонние звуки, что особенно важно при организации бизнеса в жилых районах. ДОЛГОВЕЧНОСТЬ И НАДЕЖНОСТЬ Инверторный компрессор служит на 30–50% дольше благодаря плавному пуску и отсутствию частых циклов включения/выключения. Минимизация резких стартов и остановок снижает износ оборудования, увеличивая ресурс работы компрессора. РУЧНАЯ РЕГУЛИРОВКА ХОЛОДОПРОИЗВОДИТЕЛЬНОСТИ Ручное регулирование мощности компрессора от 40 до 80 Гц позволяет настраивать холодопроизводительность оборудования под меняющиеся потребности бизнеса (сезонность). ПЕРЕДОВЫЕ ТЕХНОЛОГИИ Станьте обладателем современных передовых инверторных технологий. 1818 Среднетемпературная инверторная холодильная сплит-система Belluna S218i – S232i Эконом Инвертор с зимним комплектом. Рабочая температура окружающего воздуха для наружного блока: от - 35 до + 45 °С. Возможность ручного изменения мощности компрессора: от 40 до 80 Гц. Температурный режим: от + 2 до + 22 °С. Электропитание: 220 В. Модель S218i S226i S232i Рабочий диапазон, °С от + 2 до + 22 Объём холодильной камеры (при + 5 °С), м³ до 30 до 42 до 50 Холодопроизводительность (при + 5 °С), Вт 1723 2443 3871 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,5/0,02 0,7/0,03 1,1/0,05 Электропитание, В 220 Номинальный ток, А 2,5 3,5 6,0 Зимний комплект Да / Внешняя t °С от -35 до + 45 Уровень шума, дБ 56 59 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок 802×189×297 965×215×319 1082×337×234 — Наружный блок 815×333×554 845×363×905 Вес блоков без упаковки, кг* — Внутренний блок 8 10 12 — Наружный блок 30 32 Характеристики трассы и хладагента Стандартная длина трассы, м 20 8 25 Максимальная длина трассы, м 20 25 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента (для трассы 4—6 м), кг 0,60 0,70 1,20 Можно перезаправить R410a v v v Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм 3/8 (9,5 мм) 1/2 (12,7 мм) Дозаправка хладагентом (для трассы свыше 6 м) 15 г/м 20 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае, если из-за длины трассы требуется дозаправить более 200 г фреона, то необходи- мо еще добавить синтетическое масло POE 46 или POE55 из расчета 150 г/кг. Минимальная длина трассы 4,5 м. При дозаправке (заправке) фреоном в первую очередь смотрите на рабочую температуру компрессора, она должна находится в диапазоне от + 45 до + 75 °С. Примечание: Расход электроэнергии и холодопроизводительность указаны при температуре окружающей среды + 30 °С и температуре в камере + 5 °С. Рекомендуемый объем холодильной камеры выбран при температуре окружающей среды + 30 °С с плотностью загрузки продукции 250 кг/м³.

Таблица подбора холодильных сплит-систем Belluna S218i – S232i Эконом Инвертор t, °С в камере t, °С внешняя S218i S226i S232i Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм + 13 + 30 2271 15 40 37 3237 25 60 56 4878 55 90 70 + 10 + 30 2054 9 30 27 2903 14 42 39 4607 45 50 45 + 5 + 30 1723 6 15,1 13 2443 9 21 20 3871 32 34 30 + 2 + 30 1546 3 9,3 8,5 2041 5 16,1 15 3237 27 25,1 24 Таблица подбора холодильных сплит-систем Belluna S115 (W) – S360 (W) Эконом t, °С в камере t, °С внешняя S115 (W) S218 (W) Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм 100 мм 80 мм 50 мм + 10 + 30 1796 - 26 20 2638 - 33 30 + 5 + 30 1486 13,5 12,5 9 2219 16 15 12 + 2 + 30 1263 8 7 6 1855 10 9 8 t, °С в камере t, °С внешняя S226 (W) S232 (W) Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм 100 мм 80 мм 50 мм + 10 + 30 4010 - 47 44 5278 70 60 50 + 5 + 30 2819 23 22 19 4073 40 35 27 + 2 + 30 2341 17 16 15 3404 27 25 24 t, °С в камере t, °С внешняя S342 (W) S345 (W) Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм 100 мм 80 мм 50 мм + 10 + 30 5300 - 65 60 7354 - 80 75 + 5 + 30 4740 52 50 47 6712 - 64 60 + 2 + 30 4273 38 35 34 5580 - 50 45 t, °С в камере t, °С внешняя S348(W) S360 (W) Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм 100 мм 80 мм 50 мм + 10 + 30 9710 - 100 95 10583 - 120 115 + 5 + 30 8558 - 84 80 9429 - 104 100 + 2 + 30 6761 - 65 60 7838 - 80 75 V – объем холодильной камеры в м3 (м3=Д×Ш×В), с толщиной панелей: 50, 80 или 100 мм; пол, потолок и стены – пенополиуретан или пенополистирол. Q – холодопроизводительность оборудования, Вт. Температура загружаемого продукта не выше + 20 OС, суточный оборот – 10%. Плотность загрузки продукции 250 кг/м3. Подбор холодильной установки производится специалистом путем теплотехнических расчетов. 2020 СПЕЦИАЛЬНАЯ СЕРИЯ ЭКОНОМ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ ДЛЯ ХРАНЕНИЯ И СОЗРЕВАНИЯ ВИНА Холодильные сплит-системы Belluna для камер хранения и созревания вина разработаны с учетом требований по температурному режиму и влажности, необходимых для винных погребов. Идеальная температура должна быть + 10...+ 14 ОС. Влажность в камере 60–80% способствует естественному увлажнению пробки и замедляет ее усыхание, которое ведет к проникновению в бутылку кислорода. Лучшее соотношение цена-качество Поддержание высокого уровня влажности Удаленный мониторинг в любой точке мира Регулировка температуры со смартфона Аварийное оповещение по температуре и влажности Внутренний блок: настенный, канальный или потолочный

Какой тип внутреннего блока в серии Эконом? В стандартной комплектации серии Эконом в моделях S115 (W/I) … S342 (W/I) используется настенный тип внутреннего блока, в моделях S345 (W) … S360 (W) — напольно-потолочный. Под заказ системы можно изготовить с канальным или с напольно-потолочным блоками. ТЕХНИЧЕСКИЕ ВОПРОСЫ И ОТВЕТЫ ПО СЕРИИ ЭКОНОМ Из каких основных компонентов состоит холодильная сплит-система? Холодильная сплит-система Belluna состоит из трех основных компонентов: • наружного блока; • внутреннего блока; • щита управления. В щите управления находятся автомат питания наружного блока (10–16 А), тумблер питания контроллера (6 А) и сам контроллер управления M-331. В каких случаях требуется зимний комплект? При установке наружного блока при температуре окружающего воздуха ниже + 5 °С требуется наличие зимнего комплекта. Холодильные сплит-системы Belluna изготовлены в климатическом исполнении для работы в условиях окружающего воздуха: от - 40 до + 40 °С с зимним комплектом и от + 10 до + 40 °С без зимнего комплекта. Щит управления рассчитан на работу при температуре от - 5 до + 35 °С. 2222 Какие требования к толщине теплоизоляции холодильной камеры? Для эффективной работы холодильной сплит-системы толщина пенополиуретановых (или пенополистирольных) панелей стен, пола, потолка и двери камеры должна быть не менее 80 мм. Плотность загрузки продукции должна составлять 250 кг/м³, температура загружаемого продукта не выше + 25 °С, суточный оборот – 10%. Какая точность поддержания температуры у сплит-системы? Регулирование температуры воздуха в охлаждаемом объеме и автоматическое поддержание заданной температуры производится с точностью дифференциала 2,0 °С с помощью регулятора температуры (контроллера M-331), датчик которого размещен внутри охлаждаемого объема. Для более точного поддержания температуры применяются инверторные сплит-системы. Как часто нужно проводить техническое обслуживание? Регламентированное техническое обслуживание должно проводиться не реже 1 раза в 3 месяца независимо от технического состояния холодильного оборудования. Для сохранения гарантии техническое обслуживание является обязательным. Если ТО не проводилось более 3 месяцев, гарантийные обязательства не предоставляются. Когда требуется дозаправка маслом? Если требуется дозаправить более 200 гр фреона из-за длины трассы, то необходимо добавить синтетическое масло POE 46 или POE 55 из расчета 150 г/кг. При дозаправке фреоном более 500 г, масло добавляется из расчета 100 г на 1 кг.

ХОЛОДИЛЬНЫЕ СПЛИТ-СИСТЕМЫ СЕРИЯ BLACKSLIM Потолочные системы с поддержанием более высокого уровня влажности до 70%, выносным щитом управления, расширенным функционалом и защитами уже в комплекте. Эстетичный вид, покрашен в черный цвет, компактное потолочное исполнение. Обеспечивают камеру мягким воздушным потоком. ХЛАДАГЕНТ R410a / R32 ТЕМПЕРАТУРНЫЙ РЕЖИМ от – 5 до + 22 °С ОБЪЁМ ПОМЕЩЕНИЯ от 6,8 до 104 м3 МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ U101 BS / U102 BS U103 BS / U205 BS U207 BS ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Управление оборудованием вынесено в отдельный щит, который можно установить в любом удобном месте. ЭСТЕТИКА И КОМПАКТНОСТЬ КЛАСС А ГАРАНТИЯ 1,5 ГОДА 0,8–3,3 кВт/ч КОМПЛЕКТ В СБОРЕ ИНВЕРТОРНЫЕ МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ U102i BS / U103i BS U205i BS На XIV Международной выставке FlowersExpo2024 компания Belluna в номинации «Лучшее инновационное решение для цветочного бизнеса» завоевала Золотую медаль выставки, представив свою серию среднетемпературных инверторных холодильных сплит-систем BlackSlim. 2424

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ СЕРИИ BLACKSLIM Среднетемпературная сплит-система Belluna U101 BlackSlim – U207 BlackSlim с зимним комплектом. Капиллярная трубка в наружном блоке. Рабочая температура окружающего воздуха для наружного блока: от - 40 до + 45 °С. 2626 Наружный блок Внутренний блок Модель U101 BS U102 BS U103 BS U205 BS U207 BS Рабочий диапазон, °С от - 5 до + 22 Объём холодильной камеры (при +4 °С), м³ до 15 до 18 до 25 до 40 до 79 Холодопроизводительность (при +4 °С), Вт 1405 1659 2098 3217 4855 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 1,0/0,8 1,1/0,8 1,2/1,1 1,4/1,8 2,2/3,3 Электропитание, В 220 Номинальный ток, А (Наруж./Внутр. или ТЭН) 4,5/4,0 5,5/4,0 6,0/5,5 7,0/9,0 11,0/15,0 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Уровень шума, дБ 54 56 59 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок (воздухоохладитель) 1106×438×152 1106×438×152/ 874×608×264 1460×440×152/ 874×608×264 874×608×264 1481×644×300 — Наружный блок 720×270×495 770×300×550 770×300×555 845×362×702 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 11,5 16 18 30 — Наружный блок 24 29 34 40 51 Характеристики трассы и хладагента Стандартная длина трассы, м 30 40 Максимальная длина трассы, м 30 40 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента R32 (для трассы < 5 м), кг 0,58 0,70 0,85 1,26 1,65 Можно перезаправить R410a v v v v v Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) Дозаправка хладагентом (для трассы > 5 м) 20 г/м 40 г/м Среднетемпературная инверторная холодильная сплит-система Belluna U102i BlackSlim – U205i BlackSlim Инвертор с зимним комплектом. Капиллярная трубка в наружном блоке. Рабочая температура окружающего воздуха для наружного блока: от - 35 до + 45 °С. Возможность ручного изменения мощности компрессора: от 40 до 100 Гц. Модель U102i BS U103i BS U205i BS Рабочий диапазон, °С от - 5 до + 22 Объём холодильной камеры, (при 0 °С), м³ до 15 до 21 до 40 Холодопроизводительность (при 0 °С), Вт 1651 2079 3021 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,8/0,8 1,0/1,1 1,3/1,8 Электропитание, В 220 Номинальный ток, А (Наруж./Внутр. или ТЭН) 4,0/4,0 4,5/5,5 6,0/9,0 Зимний комплект Да / Внешняя t °С от - 35 до + 45 Уровень шума, дБ 53 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок (воздухоохладитель) 1106×440×152 1460×440×152 874×608×264 — Наружный блок 815×333×554 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 13,5 18,0 — Наружный блок 29 30 Характеристики трассы и хладагента Стандартная длина трассы, м 15 Максимальная длина трассы, м 25 30 Максимальный перепад высот, м 7 Хладагент R32/R410a Норма хладагента R32 (для трассы < 5 м), кг 0,80 1,15 Можно перезаправить R410a v v Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) Дозаправка хладагентом (для трассы > 5 м) 15 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае, если из-за длины трассы требуется дозаправить более 300 г фреона, то необходимо еще добавить синтетическое масло POE 46 или POE 55 из расчета 150 г/кг. Минимальная длина трассы 4,0 м. При дозаправке (заправке) фреоном в первую очередь смотрите на рабочую температуру компрессора, она должна находится в диапазоне от + 50 до + 75 °С. * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае если из-за длины трассы требуется дозаправить более 300 г фреона, то необходимо еще добавить синтетическое масло POE 55 или POE 46 из расчета 150 г/кг. Минимальная длина трассы 4,5 м.

Таблица подбора холодильных сплит-систем BlackSlim Инвертор Таблица подбора холодильных сплит-систем Belluna U101 BlackSlim – U207 BlackSlim V – объем холодильной камеры в м3 (м3=Д×Ш×В), с толщиной панелей: 50, 80 или 100 мм; пол, потолок и стены – пенополиуретан или пенополистирол. Q – холодопроизводительность оборудования, Вт. Температура загружаемого продукта не выше + 20 OС, суточный оборот – 10%. Плотность загрузки продукции 250 кг/м3. Подбор холодильной установки производится специалистом путем теплотехнических расчетов. ЛУЧШЕЕ ИННОВАЦИОННОЕ РЕШЕНИЕ ДЛЯ ЦВЕТОЧНОГО БИЗНЕСА 2828 Мягкий поток воздуха равномерно распределяется в камере, не заветривает и не сушит цветок. Увеличение сроков хранение цветов за счет поддержания оптимальной температуры и влажности. Утонченный, стильный – легко впишется в дизайн. Выгодная цена. Передовые инверторные технологии. t, °С в камере t, °С внешняя U101 BS U102 BS Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм 100 мм 80 мм 50 мм + 10 °C + 30 °C 1646 6,2 20 16 1957 10 37 25 + 5 °C + 30 °C 1405 3,5 15 10 1659 6 18 15 0 °C + 30 °C 1194 2 10 6 1380 3 12 9 - 5 °C + 30 °C 978 1 6 5 1108 2 8 7 t, °С в камере t, °С внешняя U103 BS U205 BS Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм 100 мм 80 мм 50 мм + 10 °C + 30 °C 2523 17 41 30 3631 30 50 45 + 5 °C + 30 °C 2087 9,5 24 20 3217 17 40 35 0 °C + 30 °C 1761 5 16 14 2677 9 30 25 - 5 °C + 30 °C 1537 4 13,2 10 2336 6 25 18 t, °С в камере t, °С внешняя U207 BS Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм + 10 °C + 30 °C 5278 41 120 105 + 5 °C + 30 °C 4855 25 78 71 0 °C + 30 °C 4080 14 55 43 - 5 °C + 30 °C 3188 9 36 30 t, °С в камере t, °С внешняя U102i BS U103i BS Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм 100 мм 80 мм 50 мм + 10 °C + 30 °C 2240 11 38 33 2820 18 42 37 + 5 °C + 30 °C 1873 7 24 22 2359 11 29 26 0 °C + 30 °C 1651 4 15 13 2079 6 21 17 - 5 °C + 30 °C 1366 3 9 8 1720 5 14 13 t, °С в камере t, °С внешняя U205i BS Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 50 мм + 10 °C + 30 °C 4099 31 61 57 + 5 °C + 30 °C 3428 18 53 50 0 °C + 30 °C 3021 10 39 32 - 5 °C + 30 °C 2500 7 27 22

ХОЛОДИЛЬНЫЕ СПЛИТ-СИСТЕМЫ СЕРИЯ УНИВЕРСАЛ Среднетемпературные холодильные сплит-системы с коммерческим воздухоохладителем – аналог традиционных стандартных систем, но с поддержанием более высокого уровня влажности до 70%, выносным щитом управления, расширенным функционалом и защитами уже в комплекте. Встроенный зимний комплект для работы на улице от - 40 до + 45 °С. Функция климат-контроль (опционально). ХЛАДАГЕНТ R410a / R32 ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 5 до + 22 °С ОБЪЁМ ПОМЕЩЕНИЯ от 6,8 до 748 м3 МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ U101 / U102 / U103 / U205 / U207 U310 / U314 / U316 ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Управление оборудованием вынесено в отдельный щит, который можно установить в любом удобном месте. НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ КЛАСС А ГАРАНТИЯ 1,5 ГОДА 0,8–3,3 кВт/ч ВОЗДУХООХЛАДИТЕЛИ МОГУТ БЫТЬ 1-, 2-, 3- И 4-Х ВЕНТИЛЯТОРНЫЕ. НАРУЖНЫЕ БЛОКИ – 1- И 2-Х ВЕНТИЛЯТОРНЫЕ, В ЗАВИСИМОСТИ ОТ МОДЕЛЕЙ. ИНВЕРТОРНЫЕ МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ U103i / U205i / U207i / U310i 3030 Рекомендуется для хранения цветов, пива в кегах, продуктов питания, мяса, рыбы, овощей, фруктов, заготовок и солений, кондитерских изделий, сыра, вина, саженцев, медикаментов и другой продукции, требующей стабильного поддержания температуры и влажности. Подходит для хранения продукции в открытом виде, в овощехранилищах, в производственных цехах, на складах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ СЕРИИ УНИВЕРСАЛ Среднетемпературная сплит-система Belluna U101 – U316 Универсал с зимним комплектом. *** U310 В связи с технологической особенностью в U310 требуется увеличить диаметр с 5/8 на 3/4. 3232 Наружный блок Внутренний блок - воздухоохладитель Модель U101 U102 U103 Рабочий диапазон, °С от - 5 до + 22 Объём холодильной камеры (при 0 °С), м³ до 11 до 14 до 20 Холодопроизводительность (при 0 °С), Вт 1240 1565 2098 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,7/0,7 1,0/1,9 1,3/1,9 Электропитание, В 220 Номинальный ток, А (Наруж./Внутр. или ТЭН) 4,5/3,5 8,6/9,0 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Уровень шума, дБ 54 56 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок (воздухоохладитель) 440×448×247/ 1106×438×152 874×686×264/ 1106×438×152 874×424×452/ 1460×440×152 — Наружный блок 720×270×495 770×300×550 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 8,0 13,5 — Наружный блок 24 29 34 Характеристики трассы и хладагента Стандартная длина трассы, м 20 30 Максимальная длина трассы, м 25 30 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента (для трассы < 5 м), кг 0,58 0,70 0,85 Можно перезаправить R410a v v v Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм 3/8 (9,5 мм) 1/2 (12,7 мм) Дозаправка хладагентом (для трассы > 6 м) 15 г/м U205 U207 U310 *** U314 U316 U316M от - 5 до + 22 до 38 до 56 до 105 до 140 до 180 до 205 3131 4080 6550 8126 10 002 12 585 1,7/1,9 2,2/2,9 3,7/5,5 4,5/5,5 5,5/6,7 5,8/6,7 220 380/220 380 8,6/9,0 13,4/13,2 22,0/13,2 11,0/8,5 11,0/8,5 Да / Внешняя t °С от - 40 до + 45 59 55 63 66 874×424×452/ 874×608×264 1024х514х532/ 1481х644х300 1024х514х532/ 1275х594х680 1774х514х532/1275х594х680 1774×514×532 770×300×555 845х362х702 946х410х810 940х370х1325/ 940х360х840 940×370×1325 18 30 68,5 72 40 51 77 94 97 30 40 50 30 15 30 40 50 50 7 R32 R410a 1,26 1,65 2,70 3,25 3,40 3,70 v v - 1/4 (6,4 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 1/4 (6,4 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 7/8 (22,2 мм) 15 г/м 35 г/м 60 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае, если из-за длины трассы требуется дозаправить более 300 г фреона, то необходимо еще добавить синтетическое масло POE 46 или POE55 из расчета 150 г/кг. Минимальная длина трассы 4,0 м. При дозаправке (заправке) фреоном в первую очередь смотрите на рабочую температуру компрессора, она должна находится в диапазоне от + 50 до + 75 °С. Рабочая температура окружающего воздуха для наружного блока: от - 40 до + 45 °С. Капиллярка в наружном блоке.

t, °С в камере U101 U102 U103 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм + 10 °C 1796 6,2 25,1 20,5 2124 10,5 37 32 2749 17 51 46 + 5 °C 1482 3,5 16,5 13,6 1800 6 23,1 21 2523 9,5 28 25 0 °C 1240 2 10,5 7,9 1565 3 13,9 12 2098 5 20 16 - 5 °C 1108 1 6,8 5,3 1271 2 8,3 8 1678 4 13,2 12 t, °С в камере U314 U316 U316М Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм + 10 °C 11327 97 266 230 13420 132 330 283 16629 185 480 415 + 5 °C 9710 63 202,5 160 11522 79 246,5 197 14636 103 310 250 0 °C 8126 36 138,2 100 10002 45 178,4 123 13041 65 205 160 - 5 °C 6761 24 114,3 71 8310 31 124,2 87 10244 45 140 110 t, °С в камере U205 U207 U310 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм + 10 °C 4060 30 92 76 5583 41 123 105 9326 70 193 170 + 5 °C 3791 17 52,1 49 4855 25 79,2 71 8294 44 127,6 112 0 °C 3131 9 38,2 31 4080 14 55,3 43 6941 25 106,3 70 - 5 °C 2605 6 26,5 21 3356 9 36,1 30 5447 17 82,1 50 V – объем холодильной камеры в м3 (м3=Д×Ш×В), с толщиной панелей: 50, 80 или 100 мм; пол, потолок и стены – пенополиуретан или пенополистирол. Q – холодопроизводительность оборудования, Вт. Температура загружаемого продукта не выше + 20 OС, суточный оборот – 10%. Плотность загрузки продукции 250 кг/м3. Подбор холодильной установки производится специалистом путем теплотехнических расчетов. Таблица подбора холодильных сплит-систем Belluna U101 – U316 Универсал 3434 Таблица подбора холодильных сплит-систем Belluna U103i – U310i Универсал Инвертор Среднетемпературная инверторная холодильная сплит-система Belluna U103i – U310i Универсал Инвертор с зимним комплектом. Капиллярка в наружном блоке. Возможность ручного изменения мощности компрессора: от 40 до 100 Гц. Рабочая температура окружающего воздуха для наружного блока: от - 35 до + 45 °С. t, °С в камере U103i U205i U207i U310i Q, Вт +/-5% V м3 - хол. камеры Q, Вт +/-5% V м3 - хол. камеры Q,Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм Кирпич 250 мм 80 мм 50 мм + 10 °C 2820 18 52 47 4445 31 92 77 5581 41 123 105 8311 70 193 170 + 5 °C 2359 10 29 26 3985 18 53 50 4782 25 79,2 71 7268 44 127,6 112 0 °C 2079 6 21 17 3332 10 39 32 4000 14 55,3 43 6079 25 106,3 70 - 5 °C 1720 5 14 13 2770 7 27 22 3324 9 36,1 30 5161 17 82,1 50 V – объем холодильной камеры в м3 (м3=ДхШхВ), с толщиной панелей: 50, 80 или 100 мм; пол, потолок и стены – пенополиуретан или пенополистирол. Q – холодопроизводительность оборудования, Вт. Температура загружаемого продукта не выше + 20 OС, суточный оборот – 10%. Плотность загрузки продукции 250 кг/м3. Подбор холодильной установки производится специалистом путем теплотехнических расчетов. Модель U103i U205i U207i U310i Рабочий диапазон, °С от - 5 до + 22 Объём холодильной камеры (при + 5 °С), м³ до 33,8 до 52,1 до 79,2 до 127,6 Холодопроизводительность (при 0 °С), Вт 1918 2996 3865 6203 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,9/1,9 1,2/1,9 1,4/2,9 2,3/2,9 Электропитание, В 220 Номинальный ток, А (Наруж./Внутр. или ТЭН) 4,3/ 9,0 6,6/9,0 8/13,2 14,1/13,2 Зимний комплект Да / Внешняя t °С от - 35 до + 45 Расход эл. энергии за сутки, кВт, не более 18 33 45 60 Габариты блоков без упаковки (ШхГхВ), мм* — Внутренний блок (воздухоохладитель) 874х424х452 1024х514х532 — Наружный блок 815х333х554 845х363х702 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 12 15 26 36 — Наружный блок 31 32 36 53 Характеристики трассы и хладагента Стандартная длина трассы, м 15 30 15 20 Максимальная длина трассы, м 25 30 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента R32 (для трассы ≤ 5 м), кг 0,80 1,15 1,50 2,20 Можно перезаправить R410a v v v v Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) Дозаправка хладагентом (для трассы > 6 м) 15 г/м 20 г/м 40 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае если из-за длины трассы требуется дозаправить более 300 грамм фреона, то необходимо еще добавить синтетическое масло POE 55 или POE 46 из расчета 150 г/кг. Минимальная длина трассы 4,5 м.

Какой тип блоков используется в сериях BlackSlim и Универсал? Воздухоохладители могут быть 1- 2-, 3- и 4-х-вентиляторные, наружные блоки – 1- и 2-х-вентиляторные, в зависимости от моделей. ТЕХНИЧЕСКИЕ ВОПРОСЫ И ОТВЕТЫ ПО СЕРИЯМ BLACKSLIM И УНИВЕРСАЛ Какие требования к электропитанию для моделей серий BlackSlim и Универсал? Для моделей U101 (BS) … U207 (BS) требуется однофазное питание 1/N/PE 220 В 50 Гц с допустимым отклонением ±12%. Для моделей U310 … U316 требуется трехфазное питание 3/N/PE 380 В 50 Гц с допустимым отклонением ±15%. Как часто нужно проводить техническое обслуживание систем серий BlackSlim и Универсал? Регламентированное техническое обслуживание должно проводиться не реже 1 раза в 3 месяца независимо от технического состояния холодильного оборудования. Для сохранения гарантии техническое обслуживание является обязательным. Если ТО не проводилось более 3 месяцев, гарантийные обязательства снимаются. Как настроить рабочую температуру на контроллере M-331? Для просмотра и изменения рабочей температуры на охлаждение (уставки) нажмите кнопку Set один раз (вход в быстрое меню), появится параметр ‘tp’ (уставка). Нажмите Set еще раз для входа в параметр. Используйте кнопки ▲ (вверх) и ▼ (вниз) для изменения значения. Для сохранения нажмите Set, на экране появится ‘ЗПС’ (записано). Из каких основных компонентов состоит холодильная сплит-система серий BlackSlim и Универсал? Холодильная сплит-система Belluna состоит из трех основных компонентов: наружного блока, воздухоохладителя и щита управления. В щите управления находятся: автомат питания наружного блока (10 – 25 А, левый в щитке), тумблер питания контроллера управления (6 А), контроллер M-331, элементы управления и контроля. Автомат питания наружного блока должен быть всегда включен для работы ТЭНа подогрева картера компрессора. Что означают основные коды ошибок контроллера M-331? Основные коды ошибок: • А1 – теплый испаритель при работе компрессора (нет хладагента, перепускает 4-ходовой клапан, не запускается компрессор); • Er3/Er4 – обрыв/замыкание датчика t1 (термостат); • Er5/Er6 – обрыв/замыкание датчика t2 (испаритель); • Er7/Er8 – обрыв/замыкание датчика t3 (компрессор); • E1H/E1L – высокая/низкая температура t1; • E2H/E2L – высокая/низкая t2; • E3H/E3L – высокая/низкая t3; • EdF – не удалось запустить разморозку; • Edt – разморозка завершилась по времени, а не по температуре; di – активен цифровой вход (авария 380 В). Все аварии указаны в инструкции. В каком температурном диапазоне могут работать холодильные сплит-системы серий BlackSlim и Универсал Belluna? Холодильные сплит-системы Belluna U101 – U316 являются среднетемпературными системами. Температура во внутреннем объеме (камере), создаваемая машинами: от - 5 до + 22 °С. Системы в стандартной комплектации имеют зимний комплект, позволяющий работать в условиях окружающего воздуха: от - 40 до + 45°С. Щит управления рассчитан на работу при температуре от - 5 до + 35 °С. 3636

ХОЛОДИЛЬНЫЕ СПЛИТ-СИСТЕМЫ СЕРИЯ ФРОСТ Низкотемпературные холодильные сплит-системы с широким диапазоном температуры хранения и заморозки, с коммерческим воздухоохладителем, выносным щитом управления, расширенным функционалом и защитами уже в комплекте. Встроенный зимний комплект для работы на улице от - 40 до + 45 °С. ХЛАДАГЕНТ R507а / R410a / R32 ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 25 до + 5 °С ОБЪЁМ ПОМЕЩЕНИЯ от 2,4 до 155 м3 МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ P103 Frost / P205 Frost / P207 Frost P310 Frost / P311 Frost / P312 Frost P313 Frost / P313-2 Frost / P314 Frost / P316 Frost / P322 Frost ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Управление оборудованием вынесено в отдельный щит, который можно установить в любом удобном месте. ЭКСПЕРТНОЕ РЕШЕНИЕ ПО ХОЛОДУ КЛАСС А ГАРАНТИЯ 1,5 ГОДА 0,8–10,2 кВт/ч ВОЗДУХООХЛАДИТЕЛИ МОГУТ БЫТЬ 1-, 2-, 3- И 4-Х ВЕНТИЛЯТОРНЫЕ. НАРУЖНЫЕ БЛОКИ – 1- И 2-Х ВЕНТИЛЯТОРНЫЕ, В ЗАВИСИМОСТИ ОТ МОДЕЛЕЙ 3838 МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ U205 Frost / U207 Frost / U310 Frost U314 Frost / U316 Frost Рекомендуется для хранения и заморозки продукции, мясных и овощных полуфабрикатов. Возможна установка на производствах и складах, где требуется низкотемпературный режим.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ СЕРИИ ФРОСТ Низкотемпературная сплит система Belluna P103 Frost – P322 Frost (R507а) с зимним комплектом, дросселирующее устройство – ТРВ в воздухоохладителе. Рабочая температура окружающего воздуха для наружного блока: от - 40 до + 45 °С. 4040 Наружный блок Внутренний блок Модель P103 F P205 F P207 F P310 F Рабочий диапазон, °С от - 25 до + 5 Объём холодильной камеры (при - 18 °С), м³ до 4,7 до 8,5 до 13,5 до 28,0 Холодопроизводительность (при - 18 °С), Вт 788 1201 1695 2594 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,8/1,9 1,0/1,9 1,5/1,9 2,2/2,9 Электропитание, В 220 380 Номинальный ток, А (Наруж./Внутр. или ТЭН) 7,9/9,0 10,5/9,0 14,0/9,0 12,5/13,2 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Уровень шума, дБ 56 59 65 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок (воздухоохладитель) 874×424×452 1024×514×532/ 1474×424×454 — Наружный блок 770×300×550 770×300×555 845×362×702 946×410×810 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 11 30 35 39,5 — Наружный блок 34 40 51 77 Характеристики трассы и хладагента Стандартная длина трассы, м 25 20 25 40 Максимальная длина трассы, м 25 30 35 40 Максимальный перепад высот, м 7 Хладагент R507a Норма хладагента R507a (для трассы ≤ 5 м), кг 0,95 1,35 1,90 2,70 Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) Дозаправка хладагентом (для трассы > 6 м) 19 г/м 45 г/м P311 F P312 F P313 F P313-2 F P314 F P316 F P322 F от - 25 до + 5 до 32,0 до 55,0 до 77,0 до 85,0 до 115,0 до 145,0 до 180,0 3000 3586 4102 5200 6478 7753 10 381 2,5/2,9 3,1/2,9 3,3/5,5 3,5/5,5 4,0/5,5 5,0/6,7 7,0/10,2 380 14,8/13,2 17,2/13,2 6,7/8,5 7,1/8,5 8,1/8,5 10,1/10,3 14,2/15,7 Да / Внешняя t °С от - 40 до + 45 65 69 1024×514×532/ 1474×424×454 1024×514×532 1774×514×532/1275×594×680 1774×514×532 2275×600×685 940х370х1325/940х360х840 940×370×1325 39,5 41 70 82 90 94 97 115 118 120 122 125 25 15 50 30 70 45 50 60 70 7 R507a 2,90 3,00 3,10 3,30 3,50 5,80 6,90 3/8 (9,5 мм) 1/2 (12,7 мм) 3/4 (19,0 мм) 7/8 (22,2 мм) 1 1/8 (28,6мм) 1 3/8 (34,9 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 7/8 (22,2 мм) >10 м 7/8 (22,2 мм) 1 1/8 (28,6 мм) 1 3/8 (34,9 мм) 50 г/м 90 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае, если из-за длины трассы требуется дозаправить более 300 г фреона, то необходимо добавить синтетическое масло POE 32, POE 46 или POE 55 из расчета 100 г/кг. В связи с технологической особенностью в P310 Frost требуется увеличить диаметр с 5/8 на 3/4, в P313-2 Frost c 3/4 на 7/8.

Таблица подбора холодильных сплит-систем Belluna P103 Frost - P322 Frost t, °С в камере t, °С внешняя P103 F P205 F P207 F Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм 100 мм 80 мм + 5 °C + 30 °C 1974 24 21 2805 40 35 3653 52 48 0 °C + 30 °C 1632 15 12 2314 29 26 3265 42 39,5 - 5 °C + 30 °C 1342 10 8 1902 21 18 2605 29,5 26,5 - 15 °C + 30 °C 865 6,8 5,4 1373 11 10 1733 16 14,5 - 18 °C + 30 °C 791 4,7 3,8 1202 8,5 7,5 1641 13,5 12,5 - 20 °C + 30 °C 722 4,1 3,3 1106 8 7 1377 13 11,5 - 25 °C + 30 °C 606 3,1 2,4 853 5,5 4,5 1178 10 8,5 t, °С в камере t, °С внешняя P312 F P313 F P313-2 F Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q ,Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм 100 мм 80 мм + 2 °C * + 30 °C - - - 8480 211 178 9749 248 231 0 °C + 30 °C 6485 145 132 7850 125 115 8893 160 150 - 5 °C + 30 °C 5319 125 106 6200 105 95 7797 145 135 - 10 °C + 30 °C 4709 85 74 5319 99 87 6775 133 118 - 15 °C + 30 °C 3908 56 49 4325 75 69 5495 98 90 - 18 °C + 30 °C 3586 44 39 4102 66 59 5207 82 74 - 20 °C + 30 °C 3362 39 36 3705 60 55 4756 72 66 - 25 °C + 30 °C 2652 25 23 2998 27 25 4054 44 38 t, °С в камере t, °С внешняя P310 F P311 F Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм + 5 °C + 30 °C 5500 135 123 6158 125 120 0 °C + 30 °C 4540 80 72 5546 90 80 - 5 °C + 30 °C 3730 54 50 4601 56 50 - 15 °C + 30 °C 2804 31 29 3282 40 36 - 18 °C + 30 °C 2594 28 24 3001 33 29 - 20 °C + 30 °C 2147 22 20 2643 26 24 - 25 °C + 30 °C 1903 16 15 2109 20 18 * - 6 °C кипение, DT 8 V – объем холодильной камеры в м3 (м3=Д×Ш×В), с толщиной панелей: 80 или 100 мм; пол, потолок и стены – пенополиуретан или пенополистирол. Q – холодопроизводительность оборудования, Вт. Температура загружаемого продукта не выше + 20 OС, суточный оборот – 10%. Плотность загрузки продукции 250 кг/м3. Подбор холодильной установки производится специалистом путем теплотехнических расчетов. t, °С в камере t, °С внешняя P314 F P316 F P322 F Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм 100 мм 80 мм - 5 °C + 30 °C 10217 265 220 12120 327 293 15756 442 396 - 10 °C + 30 °C 8330 180 154 10205 266 235 12813 295 260 - 15 °C + 30 °C 7055 129 115 8809 168 155 11261 209 188 - 18 °C + 30 °C 6478 115 99 7753 145 135 10381 175 152 - 20 °C + 30 °C 5870 80 71 7323 106 95 9801 153 136 - 25 °C + 30 °C 4683 52 46 5842 80 71 7841 101 90 Модель U205 F U207 F U310 F U314 F U316 F Рабочий диапазон, °С от - 22 до + 10 Объём холодильной камеры (при -18 °С), м³ до 12 до 20 до 35 до 56 до 72 Холодопроизводительность (при - 18 °С), Вт 1650 2200 3530 4100 5100 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 1,4/1,9 2,0/2,9 3,0/2,9 3,5/5,5 4,2/5,5 Электропитание, В 220 380 Номинальный ток, А (Наруж./Внутр. или ТЭН) 7,1/9,0 10,2/13,2 7,0/13,2 11,0/8,5 13,0/8,5 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Уровень шума, дБ 59 65 Габариты блоков без упаковки (ШхГхВ), мм* — Внутренний блок (воздухоохладитель) 874×424×452 1024×514×532 1774×514×532/1275×594×680 — Наружный блок 770×300×555 845×362×702 946×810×410 940×340×1325 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 30,0 39,5 70,0 — Наружный блок 40 51 77 94 97 Характеристики трассы и хладагента Стандартная длина трассы, м 20 25 40 20 Максимальная длина трассы, м 30 35 40 50 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента R32 (для трассы ≤ 5 м), кг 1,3 1,7 2,5 3,0 3,2 Можно перезаправить R410a v v v v v Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 1/2 (12,7 мм) 3/4 (19,0 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) >15 м 7/8 (22,2 мм) Дозаправка хладагентом (для трассы > 5 м) 19 г/м 45 г/м 50 г/м Низкотемпературная сплит системы Belluna U205 Frost – U316 Frost (R32) с зимним комплектом.Дросселирующее устройство – ТРВ в воздухоохладителе. Рабочая температура окружающего воздуха наружного блока: от - 40 до + 45 °С. Таблица подбора холодильных сплит-систем Belluna U205 Frost - U316 Frost t, °С в камере t, °С внеш- няя U205 F U207 F U310 F U314 F U316 F Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм 100 мм 80 мм 100 мм 80 мм 100 мм 80 мм 0 °C + 30 °C 3037 40 37 4400 78 68 6233 123 107 7193 125 115 8841 160 150 - 5 °C + 30 °C 2524 28 24 3550 50 46 5181 78 72 5973 105 95 7838 145 135 - 15 °C + 30 °C 1821 15,5 14 2355 29 27 3929 45 42 4600 76 70 5654 98 90 - 18 °C + 30 °C 1714 13 12 2200 24 21 3530 38 35 4330 67 60 5323 82 74 - 20 °C + 30 °C 1570 12,5 11 2250 19 17 3288 33 30 3775 61 56 4616 72 66 - 25 °C + 30 °C 1398 9,5 8 2010 - - 3051 - - 3531 - - 4341 - - * Может отличаться, уточняйте у менеджера. / ** При стандартной длине тра

ХОЛОДИЛЬНЫЕ СПЛИТ-СИСТЕМЫ СЕРИЯ ИНВЕРТОР ФРОСТ Универсальные инверторные энергосберегающие технологии по бюджетной цене, с возможностью ручной регулировки холодопроизводительности и температуры конденсации под хранимый продукт и текущие потребности (рост бизнеса, сезонность), самоочисткой наружного блока от загрязнений и многое другое. ХЛАДАГЕНТ R32 ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 20 до + 22 °С ОБЪЁМ ПОМЕЩЕНИЯ от 7 до 165 м3 ИНВЕРТОРНЫЕ МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ M1i / M2i / M3i / M4i ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Управление оборудованием вынесено в отдельный щит, который можно установить в любом удобном месте. ЭКСПЕРТНОЕ РЕШЕНИЕ ПО ХОЛОДУ КЛАСС А ГАРАНТИЯ 1,5 ГОДА 0,3–2,9 кВт/ч ВАРИАНТЫ НАРУЖНЫХ БЛОКОВ УЛИЧНОГО ИСПОЛНЕНИЯ 4444 Универсальность и адаптируемость: оборудование позволяет выполнять ручную регулировку холодопроизводительности под конкретный хранимый продукт, сезонность и текущие потребности бизнеса. Готовность к суровому климату «из коробки»: наружный блок уличного исполнения не требует дополнительного защитного козырька. Система также включает функцию самоочистки наружного блока от загрязнений и отделитель жидкости для защиты компрессора от гидроудара.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ СЕРИИ ИНВЕРТОР ФРОСТ Универсальная инверторная холодильная сплит-система серии Belluna M1i – M4i Инвертор Фрост с зимним комплектом. Капиллярка установлена в наружном блоке. Рабочая температура окружающего воздуха для наружного блока: от - 30 до + 40 °С. 4646 Таблица подбора холодильных сплит-систем Belluna M1i – M4i Инвертор Фрост t, °С в камере t, °С внешняя M1i M2i Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм + 10 °C + 30 °C 3723 79 74 4115 92 82 + 5 °C + 30 °C 3150 50 45 3628 78 73 0 °C + 30 °C 2686 42 36 3082 48 45 - 5 °C + 30 °C 2231 30 24 2552 33 30 -18 °C + 30 °C 1455 9 8 1675 15 12 - 20 °C + 30 °C 1377 8 7 1505 14 11 t, °С в камере t, °С внешняя M3i M4i Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм + 10 °C + 30 °C 5686 140 130 8985 220 200 + 5 °C + 30 °C 5030 105 100 8245 176 165 0 °C + 30 °C 4232 84 78 7250 144 134 - 5 °C + 30 °C 3502 49 44 6320 125 110 -18 °C + 30 °C 2299 24 21 4149 64 54 - 20 °C + 30 °C 1979 21 18 3685 58 50 Наружный блок Внутренний блок Модель M1i M2i M3i M4i Рабочий диапазон, °С от - 20 до + 22 Объём холодильной камеры (при +5 °С), м³ до 40 до 51 до 90 до 120 Холодопроизводительность (при +5 °С), Вт 3200 3600 5000 7800 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,3-1,5/1,9 0,3-1,6/1,9 0,4-2,5/2,9 0,5-3,1/2,9 Электропитание, В 220 Номинальный ток, А (Наруж./Внутр. или ТЭН) 7,0/9,0 7,3/9,0 11,3/13,2 14,0/13,2 Зимний комплект Да / Внешняя t °С от - 30 до + 40 Уровень шума, дБ 56 59 65 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок (воздухоохладитель) 874×424×452 1024×514×532 — Наружный блок 720×270×495 805×330×554 890×342×673 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 15 24 43 50 — Наружный блок 26 37 48 Характеристики трассы и хладагента Стандартная длина трассы, м 8 15 18 Максимальная длина трассы, м 20 25 35 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента R32 (для трассы ≤ 5 м), кг 0,76 0,92 1,50 2,20 Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) Дозаправка хладагентом (для трассы > 6 м) 12 г/м 14 г/м 16 г/м 30 г/м V – объем холодильной камеры в м3 (м3=Д×Ш×В), с толщиной панелей: 80 или 100 мм; пол, потолок и стены – пенополиуретан или пенополистирол. Q – холодопроизводительность оборудования, Вт. Температура загружаемого продукта не выше + 20 OС, суточный оборот – 10%. Плотность загрузки продукции 250 кг/м3. Подбор холодильной установки производится специалистом путем теплотехнических расчетов. * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае, если из-за длины трассы требуется дозаправить более 300 г фреона, то необходимо еще добавить синтетическое масло POE 46 или POE 55 из расчета 150 г/кг. Минимальная длина трассы 4 м. .

Какой тип внутренних и наружных блоков используется в серии Фрост? Воздухоохладители могут быть 1-, 2-, 3- и 4-х поточные, наружные блоки – 1- и 2-х вентиляторные, в зависимости от моделей. ТЕХНИЧЕСКИЕ ВОПРОСЫ И ОТВЕТЫ ПО СЕРИИ ФРОСТ Какие требования к электропитанию для моделей серии Фрост? Для моделей P103 Frost, P205 Frost, P207 Frost и U205 Frost требуется однофазное питание 1/N/PE 220 В 50 Гц с допустимым отклонением ±12%. Для моделей P310 Frost – P312 Frost и U310 Frost – U316 Frost требуется трехфазное питание 3/N/PE 380 В 50 Гц с допустимым отклонением ±15%. Какое давление опрессовки допустимо для системы Фрост? Опрессовка азотом трассы с воздухоохладителем должна проводиться от 25 до 30 бар. Для коммерческого воздухоохладителя рекомендуется 25–30 бар. Опрессовка должна длиться не менее 1 часа (рекомендуется 24 часа). ВАЖНО: не допускается опрессовывать систему давлением более установленного предела, так как это может повредить теплообменник и привести к разгерметизации. Какие требования к теплоизоляции медных труб для системы Фрост? Обе трубы (жидкостная и газовая) должны быть теплоизолированы толщиной не менее 13 мм для основной трассы. При необходимости слива конденсата на улицу или при отрицательной температуре требуется установить ТЭН подогрева дренажной трубки и теплоизолировать ее теплоизоляцией толщиной не менее 6 мм. Можно использовать саморегулирующий ТЭН или ТЭН постоянного нагрева малой мощности, подключив на клеммы наружного блока или воздухоохладителя. Какая точность поддержания температуры у сплит-системы серии Фрост? Регулирование температуры воздуха в охлаждаемом объеме и автоматическое поддержание заданной температуры производится с точностью дифференциала 2,0 °С с помощью контроллера M-331, датчик которого размещен внутри охлаждаемого объема. Температура поддерживается в заданном диапазоне с автоматическим включением и отключением компрессора. Для более точного поддержания температуры применяются инверторные сплит-системы. Какие требования к толщине теплоизоляции холодильной камеры для системы серии Фрост? Для эффективной работы холодильной сплит-системы Фрост толщина пенополиуретановых (или пенополистирольных) панелей стен, пола, потолка и двери камеры должна быть не менее 80 мм. Плотность загрузки продукции должна составлять 250 кг/м³, температура загружаемого продукта не выше + 25 °С (для среднетемпературной) или - 5 °С (для низкотемпературной), суточный оборот – 10%. Какой диапазон температур может поддерживать холодильная сплит-система серии Фрост? Холодильные сплит-системы Belluna серии Фрост (P103 Frost – P312 Frost и U205 Frost – U316 Frost) являются низкотемпературными системами. Серия P (P103 – P312) может создавать температуру во внутреннем объеме (камере) от - 25 до + 5 °С. Системы включают в себя зимний комплект и работают в климатических условиях окружающего воздуха: от - 40 до + 45 °С. Щит управления функционирует в диапазоне - 5 до + 35 °С. Из каких основных компонентов состоит холодильная сплит-система серии Фрост? Холодильная сплит-система Belluna серии Фрост состоит из трех основных компонентов: наружного блока, воздухоохладителя (внутреннего блока) и щита управления. В щите управления находятся: автомат питания наружного блока (10 – 32 А, левый в щитке) – должен быть ВСЕГДА включен для работы ТЭНа подогрева картера, управление питанием контроллера, контроллер M-331, элементы управления и контроля. 4848

ХОЛОДИЛЬНЫЕ СПЛИТ-СИСТЕМЫ СЕРИЯ ИНВЕРТОР ЛЮКС Одна система – множество возможностей: использование одной системы и на охлаждение, и на заморозку; автоматическая регулировка холодопроизводительности и конденсации в зависимости от хранимого продукта, роста бизнеса или сезонности; искусственный интеллект; поддержание температуры с точностью до 0,5 °С и высокого уровня влажности 60–95%, удалённое управление и многое другое. Подходит для бизнеса, контролирующего расходы. ХЛАДАГЕНТ R410a ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 25 до + 15 °С ОБЪЁМ ПОМЕЩЕНИЯ от 5 до 704 м3 ИНВЕРТОРНЫЕ МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ iP-1 / iP-2 / iP-3 / iP-4 / iP-5 ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Управление оборудованием вынесено в отдельный щит, который можно установить в любом удобном месте. ФЕНОМЕНАЛЬНАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ КЛАСС А ГАРАНТИЯ 2 ГОДА 0,3–10,5 кВт/ч ВАРИАНТЫ НАРУЖНЫХ БЛОКОВ УЛИЧНОГО ИСПОЛНЕНИЯ 5050 Автоматическая регулировка холодопроизводительности и конденсации в зависимости от хранимого продукта, роста бизнеса или сезонности. Высокая влажность до 95% сохранит качество и увеличит срок хранения продукта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ СЕРИИ ИНВЕРТОР ЛЮКС Универсальная инверторная холодильная сплит-система серии Belluna iP-1 – iP-6 Инвертор ЛЮКС с зимним комплектом. ЭРВ установлено в наружном блоке. Рабочая температура окружающего воздуха наружного блока: от - 40 до + 45 °С. 5252 Таблица подбора холодильных сплит-систем Belluna iP-1 – iP-6 Инвертор ЛЮКС t ,°С в камере t ,°С внешняя iP-1 iP-2 iP-3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм 100 мм 80 мм + 10 °C + 30 °C 3785 79 74 3785 92 82 5870 145 135 + 5 °C + 30 °C 3491 55 48 3785 80 75 5723 125 120 0 °C + 30 °C 3068 45 39 3319 52 48 4792 90 80 - 5 °C + 30 °C 2460 33 28 2703 35 33 3707 56 50 - 18 °C + 30 °C 1616 12 11 1839 16 14 2511 31 29 - 20 °C + 30 °C 1410 11 10 1565 15 13 2213 26 24 - 25 °C + 30 °C 1212 9 8 1345 12 11 1775 20 18 t, °С в камере t, °С внешняя iP-4 iP-5 Q, Вт +/-5% V хол. камеры, м3 Q, Вт +/-5% V хол. камеры, м3 100 мм 80 мм 100 мм 80 мм + 10 °C + 30 °C 8932 235 220 16029 525 483 + 5 °C + 30 °C 8460 222 210 14977 339 316 0 °C + 30 °C 7560 168 160 12461 225 200 - 5 °C + 30 °C 6784 145 135 10314 192 176 - 18 °C + 30 °C 4607 76 70 7446 132 121 - 20 °C + 30 °C 4325 67 60 6921 115 99 - 25 °C + 30 °C 3043 58 50 5325 94 70 Наружный блок Внутренний блок Модель IP-1 IP-2 IP-3 IP-4 IP-5 Рабочий диапазон, °С от - 25 до + 15 Объём холодильной камеры, м³ 11–48 13–75 22–120 50–210 70–316 Холодопроизводительность (при + 5 °С), Вт 600–3400 700–3900 1500–5700 2000–8900 5100–15 000 Холодопроизводительность (при - 18 °С), Вт 300–1600 300–1800 500–2700 800–4700 3200–7400 Потребление (Наруж. / Внутр. или ТЭН), кВт/ч 0,3–1,5/1,9 0,3–1,6/1,9 0,4–2,5/2,9 0,5–3,5/5,5 0,8–6,0/6,7 Электропитание, В 220 380 Номинальный ток, А (Наруж./Внутр. или ТЭН) 1,8–7,5/9,0 2,0–10,0/13,2 2,5–16,0/25,0 3,0–12,0/11,0 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Защитный автомат, А 16 25 32 Уровень шума ККБ, дБ 53 56 59 Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок (воздухоохладитель) 874×424×452 874х424х452/ 874х608х264 1024х514х532/ 1474х424х454 1774х514х532/ 1275х594х680 1774х514х532/ 1275х594х680/ 1500х675х600 — Наружный блок 800×333×554 890×342×673 952×410×1483 Вес блоков без упаковки, кг* — Внутренний блок (воздухоохладитель) 30 39 68 72 — Наружный блок 35 41 54 117 Характеристики трассы и хладагента Стандартная длина трассы, м 7 Максимальная длина трассы, м 40 50 Максимальный перепад высот, м 7 Хладагент R410а Норма хладагента R410а (для трассы ≤ 10 м), кг 2 3 4 7 Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм >7 м 3/8 (9,5 мм) 3/8 (9,5 мм >7 м 1/2 (12,7 мм) Диаметр труб Ø газ, дюйм >7 м 1/2 (12,7 мм) >7 м 5/8 (15,9 мм) >7 м 3/4 (19,0 мм) >7 м 7/8 (22,2 мм) Дозаправка хладагентом (для трассы > 6 м) 2 г/м 3 г/м 4 г/м 7 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. При трассе более 10 метров и менее 20 метров дозаправьте 0,5 кг фреона. Если более 20 метров дозаправьте 1 кг фреона. В случае если из-за длины трассы требуется дозаправить более 400 г фреона, то необходимо еще добавить синтетическое масло POE 55, POЕ 32 или POE 46 из расчета 100 г/кг фреона. Минимальная длина трассы 3 метра. V – объем холодильной камеры в м3 (м3=Д×Ш×В), с толщиной панелей: 80 или 100 мм; пол, потолок и стены – пенополиуретан или пенополистирол. Q – холодопроизводительность оборудования, Вт. Температура загружаемого продукта не выше + 20 OС, суточный оборот – 10%. Плотность загрузки продукции 250 кг/м3. Подбор холодильной установки производится специалистом путем теплотехнических расчетов.

5454 УНИВЕРСАЛЬНОСТЬ ТЕМПЕРАТУРНОГО РЕЖИМА Возможность использования одной системы и на охлаждение, и на заморозку в диапазоне от - 25 до + 15 °C (сначала можно в камере хранить сырье, а потом готовую продукцию, смена бизнеса). ФЕНОМЕНАЛЬНО НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ Снижают ежемесячные расходы на электроэнергию в 3-4 раза за счёт автоматического изменения холодопроизводительности и плавающей конденсации (экономия до 150000 рублей в год, в зависимости от колебаний температур окружающей среды, модели и стоимости электричества), высвобождаются мощности для подключения дополнительного оборудования. Это самая энергоэффективная система в России. ПРЕИМУЩЕСТВА СЕРИИ ИНВЕРТОР ЛЮКС САМАЯ ТИХАЯ Достигается благодаря частотному управлению DC компрессором и DC вентилятором конденсатора. Позволяет размещать систему в жилых, спальных районах и иных местах с повышенным требованием к уровню шума и вибрациям. САМАЯ УМНАЯ СИСТЕМА НА РЫНКЕ Искусственный интеллект позволяет отслеживать работу системы, автоматически диагностировать практически каждый его узел (28 параметров), начиная с компрессора и вентилятора конденсатора, заканчивая уровнем заправки хладагентом и степенью загрязнения радиатора наружного блока и, при необходимости, изменять настройки на контроллере. ПОДСТРАИВАЕТСЯ ПОД ЗАДАЧИ БИЗНЕСА Автоматическое изменение холодопроизводительности в широком диапазоне от 40 (30) до 100% и температуры конденсации от + 10 до + 55 °C. Система подстраивается под теплопритоки холодильной камеры и далее работает на минимально необходимой мощности практически без отключений. ПОДХОДЯТ ДЛЯ ХРАНЕНИЯ ПРАКТИЧЕСКИ ЛЮБОГО ПРОДУКТА, В ТОМ ЧИСЛЕ И «ОСОБЫХ» (хранение и созревание сыра, вина, хранение шуб и меха, цветов, овощей и пр.) ВЫСОКИЙ УРОВЕНЬ ВЛАЖНОСТИ Высокий уровень влажности 60–95% предотвратит усушку продукта, потерю его веса, сохранит качество и увеличит срок его хранения. ИНДИВИДУАЛЬНЫЕ АЛГОРИТМЫ РАБОТЫ Возможность настройки работы системы в двух температурных режимах с заданием параметра времени работы в каждом режиме. Переключение происходит автоматически. Например, при хранении кожи, шубы и меха работа по заданному расписанию: хранение происходит при температуре от + 2 до + 4 °C, через каждые 1-2 месяца (настраиваемый параметр) на 3-4 дня система автоматически переходит на – 14 °C (при данной температуре погибают яйца моли и жуков-кожеедов), затем снова возвращается на хранение + 2 … + 4 °C. ПЛАВАЮЩАЯ КОНДЕНСАЦИЯ При установке наружного блока на улице, температура воздуха (ниже 0 °C) позволяет сплит-системе понизить конденсацию вплоть до + 10 °C, что, в свою очередь, значительно увеличивает холодопроизводительность агрегата и снижает его электропотребление. Поэтому для большего энергосбережения рекомендуется устанавливать наружный блок на улице. САМООЧИСТКА НАРУЖНОГО БЛОКА В базовой комплектации — самоочистка наружного блока от крупных загрязнений (пуха, листьев, пыли, пакетов и др.) позволяет реже его обслуживать и экономить средства. ФУНКЦИЯ КЛИМАТ-КОНТРОЛЬ Автоматическое поддержание температуры в камере как охлаждением, так и нагревом (ТЭНами), что особенно актуально при хранении овощей и фруктов, для холодильных камер, установленных на улице или в неотапливаемом помещении. СОВРЕМЕННЫЙ МЕТОД ДИАГНОСТИКИ Простая диагностика за счёт большого количества датчиков и защит. Система самодиагностики покажет проблему и поможет оперативно решить её. ТОЧНОСТЬ ПОДДЕРЖАНИЯ ЗАДАННОЙ ТЕМПЕРАТУРЫ До 0,5 °C, что выводит систему на уровень прецизионного оборудования.

УСТРОЙСТВО ИНВЕРТОРА 1. 2, 3. 4. 5,8. 6. Ресивер в наружнем блоке Конденсатор наружного блока Компрессор Плата управления Отделитель жидкости РЕСИВЕР В НАРУЖНОМ БЛОКЕ Обеспечивает хранение достаточного количества жидкого хладагента, что позволяет системе работать с максимальной производительностью, с любой температурой в холодильной камере и при большой длине трассы. 1. КОНДЕНСАТОР НАРУЖНОГО БЛОКА Состоит из двух теплообменников. Первый теплообменник (2) – зона конденсации хладагента и далее слив хладагента в ресивер. Второй теплообменник (3) – зона переохлаждения хладагента. Способствует увеличению холодопроизводительности системы. 2, 3. КОМПРЕССОР Ротационный DС-инверторный компрессор последнего поколения, на постоянных магнитах, благодаря чему компрессор плавно запускается, нет пусковых токов, срок эксплуатации более 10 лет. Легкий старт компрессора за счет уравнивания давлений. Технология BLDC – самая современная технология на данный момент. 4. ПЛАТА УПРАВЛЕНИЯ На базе контроллера Eliwell ID974 + уникальное собственное программное обеспечение. Исполнительная плата (8) обеспечивает связь с контроллером, а также к ней подключается ЭРВ и все датчики наружного блока. Привод (силовая плата)(5) регулирует обороты вентилятора конденсатора и частоту компрессора в большом диапазоне от 40 (30) до 100 Гц. 5, 8. ИНВЕРТОРНЫЙ DC-ВЕНТИЛЯТОР Низкое потребление. Точное поддержание конденсации для более равномерной подачи хладагента в испаритель, что повышает эффективность системы. 7. ДАТЧИКИ ДАВЛЕНИЯ 6 датчиков температур, 2 электронных датчика давления (на линиях высокого (9) и низкого (10) давления) Sanhua. 9, 10. СЕРВИСНЫЙ ПОРТ Используется для вакуумирования наружного блока (конденсатора и ресивера). 11. ЭРВ Электронный регулирующий вентиль (ЭРВ) Sanhua повышает холодопроизводительность системы без увеличения энергозатрат, быстрый выход оборудования на требуемый режим. 12. ФИЛЬТР-ОСУШИТЕЛЬ13. 5656 Защита по напряжению и току (монитор сети), защита компрессора от перегрева по температуре (механическая и электронная) во избежание выхода из строя обмоток компрессора, защита от гидроудара жидким фреоном (отделитель жидкости), защита компрессора от холодного пуска, защита от загрязнения конденсатора (плюс самоочистка обратным вращением вентилятора), защита по утечке хладагент (по эл. датчику давления), защита по высокой конденсации, защита от неправильной эксплуатации, автоматы защиты по току, отдельный автомат защиты питания для наружного блока и другие защиты. Инверторный DC вентилятор Датчики давления Сервисный порт ЭРВ Фильтр-осушитель 7. 9, 10. 11. 12. 13. ДОЛГОВЕЧНОСТЬ – БОЛЕЕ 10 ЗАЩИТ

Какой диапазон температур может поддерживать холодильная сплит-система серии Инвертор Люкс? Холодильные сплит-системы Belluna серии Инвертор Люкс (iP-1 – iP-5) являются универсальными системами, которые могут работать как на плюсовую, так и на минусовую температуры. Системы могут создавать температуру во внутреннем объеме (камере) от - 25 до + 15 °С. Машины изготовлены для эксплуатации в стационарных условиях при температуре окружающего воздуха от - 40 до + 45 °С. Щит управления работает в диапазоне от -5 до + 35 °С. ТЕХНИЧЕСКИЕ ВОПРОСЫ И ОТВЕТЫ ПО ИНВЕРТОР ЛЮКС Какие требования к электропитанию для моделей серии Инвертор Люкс? Для моделей iP-1, iP-2, iP-3, iP-4 требуется однофазное питание 1/N/PE 220 В 50 Гц с допустимым отклонением ±10%. Для модели iP-5 требуется трехфазное питание 3/N/PE 380 В 50 Гц с допустимым отклонением ±10%. Щит управления получает питание 220 В независимо от напряжения наружного блока. Защитные автоматы: iP-1/iP-2/iP-3 - 16А, iP-4 – 25 А, iP-5 – 32 А. В наружном блоке iP-5 установлено реле защиты 380 В по перекосу, чередованию фаз и высокому или низкому напряжению. Как часто нужно проводить техническое обслуживание системы Инвертор Люкс? Регламентированное техническое обслуживание (ТО) должно проводиться не реже 1 раза в 3 месяца независимо от технического состояния холодильного оборудования для сохранения гарантии. Минимальный перечень работ по ТО включает: очистку узлов от загрязнений, чистку конденсатора и испарителя; проверку надежности крепления деталей и узлов; проверку давления в системе и герметичности вальцовок; проверку надежности электрических соединений и подтяжку контактов; проверку охлаждения внутреннего объема, цикличности работы, вращения вентиляторов, отсутствия снежной «шубы» на испарителе. Какие требования к теплоизоляции медных труб для системы Инвертор Люкс? Обе трубы (жидкостная и газовая) должны быть теплоизолированы толщиной не менее 13 мм для основной трассы (диаметры труб зависят от модели и длины трассы, указаны в таблице). Минимальная длина трассы – 3 м, максимальный перепад высот – 7 м. При необходимости слива конденсата на улицу или при отрицательной температуре требуется установить ТЭН подогрева дренажной трубки и теплоизолировать ее теплоизоляцией толщиной не менее 6 мм. Какая точность поддержания температуры у сплит-системы серии Инвертор Люкс? Регулирование температуры воздуха в охлаждаемом объеме и автоматическое поддержание заданной температуры производится контроллером Belluna инверторного типа через изменение частоты вращения компрессора. Рабочий дифференциал на включение охлаждения (d08) – стандарт 0,8 °С, на выключение охлаждения (d09) – стандарт 0,8 °С. Система охлаждает камеру со скоростью примерно 0,5 °С в минуту, благодаря оптимальному использованию производительности компрессора. Какая минимальная и максимальная длина трассы для сплит-систем Инвертор Люкс? Минимальная длина трассы составляет 3,0 метра для всех моделей серии Инвертор Люкс. Стандартная длина трассы: iP-1/iP-2/iP-3/iP-4/iP-5 – 7 м. Максимальная длина: iP-1 – 40 м, iP-2/iP-3/iP-4/iP-5 – 50 м. Максимальный перепад высот: iP-1/iP-2/iP-3/iP-4/ iP-5 – 7 м. При трассе более 10 м и менее 20 м дозаправьте 0,5 кг R410а. При трассе более 20 м дозаправьте 1 кг R410а. Какой хладагент используется в сплит-системах серии Инвертор Люкс? В холодильных сплит-системах Belluna серии Инвертор Люкс применяется хладагент R410а (R32 – 50% / R125 – 50%). Наружный блок поставляется уже заправленным хладагентом заводом-изготовителем. Норма заправки: iP-1 – 2,0 кг, iP-2 – 2,0 кг, iP-3 – 3,0 кг, iP-4 – 4,0 кг, iP-5 – 7,0 кг. При дозаправке трубопровода более 400 г требуется добавить синтетическое масло POE 55, POE 32 или POE 46 из расчета 100 г/кг фреона. Из каких основных компонентов состоит холодильная сплит-система серии Инвертор Люкс? Холодильная сплит-система Belluna серии Инвертор Люкс состоит из трех основных компонентов: наружного блока (ККБ), внутреннего блока (воздухоохладителя) и щита управления. Наружный блок содержит компрессор инверторного типа с переменной частотой вращения, конденсатор и реле защиты (для iP-5). Внутренний блок – это воздухоохладитель с вентилятором и датчиками температуры. Щит управления содержит контроллер Belluna (инверторный тип), элементы управления и защиты, сигнальные светодиоды. 5858 Какая гарантия на холодильные сплит-системы серии Инвертор Люкс? Гарантийный срок эксплуатации холодильной сплит-системы составляет 24 месяца со дня продажи (по договору купли-продажи, кассовому чеку или товарной накладной). Гарантийный срок хранения – 6 месяцев со дня изготовления. Полный средний срок службы при соблюдении правил установки и эксплуатации – не менее 7 лет. Гарантия действительна при наличии: паспорта, акта пуска в эксплуатацию, договора на техническое обслуживание со специализированной организацией, а также при проведении ТО не реже 1 раза в 3 месяца. Что означает инверторная технология в сплит-системах Belluna? Инверторная технология означает, что компрессор в сист

ЧИЛЛЕРЫ Чиллеры Belluna предназначены для охлаждения оборудования или воды/ пропиленгликолевой/этиленгликолевой смеси. Чиллеры используются как на производстве для охлаждения различного оборудования, в мини пивоварнях, для охлаждение пива в ЦКТ, так и в бытовых условиях, например, для охлаждения купели в загородном доме, где нет скважины. Чиллер Belluna – это оборудование, обладающее отменной надежностью, а также высокой функциональностью. ХЛАДАГЕНТ R32 / R410а ТЕМПЕРАТУРА ОХЛАЖДЕНИЯ: воды + 7 до + 20 °С пропиленгликоля - 3 до + 20 °С РЕКОМЕНДУЕМЫЙ ОБЪЁМ от 1 до 8,5 м3 МОДЕЛИ СЕРИИ С ЗИМНИМ КОМПЛЕКТОМ Х03 / Х05 / Х07 / Х10 / Х14 / Х16 / Х22 / Х28 / Х35 / Х45 ВЫНОСНОЙ ЩИТ УПРАВЛЕНИЯ Управление оборудованием вынесено в отдельный щит, который можно установить в любом удобном месте. ОХЛАЖДЕНИЕ БЕЗ КОМПРОМИССОВ КЛАСС А ГАРАНТИЯ 1 ГОД 1,2–16,8 кВт/ч 6060 Гидромодуль не встроен в наружный блок, что позволяет его поставить внутри теплого помещения и не использовать пропилен (этилен) гликоль. Чиллеры Belluna обеспечивают автоматическую регулировку температуры до заданных значений. Данное оборудование позволяет эффективно, плавно и безопасно снижать температуру жидкости. ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ ВАРИАНТЫ НАРУЖНЫХ БЛОКОВ УЛИЧНОГО ИСПОЛНЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ ЧИЛЛЕРОВ Наружный блок Гидромодуль В ассортименте холодильного оборудования Belluna представлена серия моделей чиллеров различного уровня мощности и ценовой категории. Рабочая температура окружающего воздуха наружного блока: от -40 до +45 °С. Модель Х03 Х05 Х07 Х10*** Холодопроизводительность, кВт 3,3 5,0 7,0 10,0 Потребление (Наруж. / Гидромодуль), Вт/ч 1200/600 1600/600 2300/600 3500/600 Электропитание, В 220 380 Номинальный ток, А 4,8 7,1 10,9 5,3 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Объем прокачиваемой воды, м³/ч, не менее 1,1 (1 дюйм) 1,5 (1 дюйм) 2,0 (1 дюйм) 2,2 (1 дюйм) Габариты блоков без упаковки (Ш×Г×В), мм* — Внутренний блок (гидромодуль) 480×620×600 — Наружный блок 770х300х555 845x363x702 946х410х810 Вес блоков без упаковки, кг* — Внутренний блок (гидромодуль) 22,0 22,8 24,3 25,0 — Наружный блок 31 38 51 71 Характеристики трассы и хладагента Стандартная длина трассы, м 30 20 40 Максимальная длина трассы, м 30 35 40 Максимальный перепад высот, м 7 Хладагент R32 R410a Норма хладагента R32 (для трассы ≤ 6 м), кг 0,53 1,00 1,30 2,1 Можно перезаправить R410a v v v - Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) Дозаправка хладагентом (для трассы > 6 м) 15 г/м 20 г/м 30 г/м Х14 Х16 Х22 Х28 Х35 Х45 14,0 16,0 19,4 26,3 31,6 40,3 4300/800 5200/800 7900/1000 8400/1000 10 300/1100 12500/1100 380 10,9 12,6 15,6 17,3 21,5 27,2 Да / Внешняя t °С от - 40 до + 45 3,0 (1½ дюйм) 3,3 (1½ дюйм) 5,3 (1½ дюйм) 6,2 (1½ дюйм) 7,5 (1½ дюйм) 8,5 (1½ дюйм) 480×620×600 550×650×840 940х370х1320 800х840х750 800х750х950 1500х750х950 27,8 28,8 31,0 36,0 36,2 36,8 93 97 120 150 170 185 30 15 25 50 60 7 R410a 2,6 2,8 5,1 6,5 7,7 6,5 - 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 7/8 (22,2 мм) 1 1/8 (28,6 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 7/8 (22,2 мм) 1 1/8 (28,6 мм) 1 3/8 (34,9 мм) 45 г/м 55 г/м 45 г/м 70 г/м 6262 * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. *** В связи с технологической особенностью в Х10 требуется увеличить диаметр с 5/8 на 3/4. Мы поможем определиться с выбором наиболее подходящего варианта с учетом индивидуальных пожеланий и технических особенностей Вашего объекта. В случае, если из-за длины трассы требуется дозаправить более 400 г фреона, то необходимо еще добавить синтетическое масло POE 46 или POE 55 из расчета 150 г/кг для моделей Х03 – Х16. И дозаправить 80 г/кг для моделей Х22 – Х45. Минимальная длина трассы 4,5 м.

6464 Чиллер для купели бренда Belluna – это оборудование, обладающее исключительной надежностью, а также высокой функциональностью. Используя его, Вы, без каких-либо проблем, сможете охлаждать воду в купели. Чиллеры для купелей отличаются максимально простым обслуживанием. Для того чтобы сделать использование чиллеров для купелей еще более простым и удобным, для оборудования Belluna разработана специальная защитная и управляющая автоматика. Гидромодуль не встроен в наружный блок, что позволяет его поставить внутри теплого помещения и не использовать пропилен (этилен) гликоль. Устройство защиты по высокому и низкому напряжению, а также пропаданию и перекосу фаз. Автоматические выключатели. Выносной щит управления – встроенный контроллер c дисплеем (выбор режима работы, изменение основных параметров работы и вывод аварийных кодов). Мы поможем определиться с выбором наиболее подходящего варианта с учетом индивидуальных пожеланий и технических особенностей вашего бассейна и купели. КОМПАНИЯ BELLUNA ВЫСОКО ЦЕНИТ ВРЕМЯ ВАШЕГО ОТДЫХА! Удаленное управление холодильным оборудованием с помощью BellunaConnect на ОS Android Удаленный мониторинг оборудования в Вашем телефоне/планшете. Полная информация о характеристиках оборудования.

В каком диапазоне температур может работать чиллер Belluna? Чиллеры Belluna изготовлены в климатическом исполнении для работы в условиях окружающего воздуха от - 40 до + 45 °С с зимним комплектом. Щит управления рассчитан на работу при температуре от - 5 до + 35 °С. Температура воды, создаваемая машинами: от + 7 °С (или - 3 °С при использовании пропиленгликоля) до + 20 °С. ТЕХНИЧЕСКИЕ ВОПРОСЫ И ОТВЕТЫ ПО ЧИЛЛЕРАМ Какие требования к электропитанию чиллеров? Для моделей Х03, Х05, Х07 требуется однофазное питание 1/N/PE 220 В 50 Гц с допустимым отклонением ±12%. Для моделей Х10 - Х45 требуется трехфазное питание 3/N/PE 380 В 50 Гц с допустимым отклонением ±15%. ВАЖНО: автомат питания наружного блока должен быть всегда включен, так как в наружном блоке установлен ТЭН подогрева картера компрессора. Какая гарантия на чиллеры Belluna? Гарантийный срок эксплуатации чиллера составляет 12 месяцев со дня продажи. Гарантийный срок хранения – 6 месяцев со дня изготовления. Полный средний срок службы при соблюдении правил установки и эксплуатации – не менее 7 лет. Гарантия действительна при наличии паспорта, гарантийного талона, заполненного акта пуска в эксплуатацию и договора на техническое обслуживание. Как часто нужно проводить техническое обслуживание? Регламентированное техническое обслуживание должно проводиться не реже 1 раза в 2 месяца независимо от технического состояния чиллера. Для сохранения гарантии техническое обслуживание является обязательным. Если ТО не проводилось более 2 месяцев, гарантийные обязательства не предоставляются. Какая минимальная и максимальная длина трассы? Минимальная длина трассы составляет 4,5 м для всех моделей. Максимальная длина зависит от модели: для Х03 – Х07 и Х10 – до 40 м, для Х14 – Х16 – до 50 м, для Х22 – Х45 – до 60 м. Стандартная длина трассы также различается по моделям от 15 до 30 м. Какие требования к теплоизоляции трубопроводов? Обе трубы (жидкостная и газовая) должны быть теплоизолированы. Толщина теплоизоляции для жидкостной трубы должна быть не менее 13 мм, для газовой трубы – не менее 19 мм. Максимальный перепад высот не должен превышать 7 метров. Какой хладагент используется в чиллерах Belluna? В чиллерах Belluna применяется хладагент R32 или R410a (R32 – 50% / R125 – 50%). Наружный блок поставляется уже заправленным хладагентом. Масса заправки хладагента указывается в табличке технических данных на боковой стороне наружного блока. Из каких основных компонентов состоит чиллер? Чиллер Belluna состоит из трех основных компонентов: наружного блока, гидромодуля и щита управления. В щите управления находятся элементы управления и контроля: автомат питания наружного блока (10 – 25 А), автомат питания контроллеров и водяного насоса (6 – 10 А), контроллеры управления и защиты. 6666 Какое давление опрессовки допустимо для системы? Опрессовка азотом трассы с гидромодулем должна проводиться от 25 до 30 бар не менее 1 часа (рекомендуется 24 часа). ВАЖНО: не допускается опрессовывать гидромодуль давлением более 30 бар, так как это может повредить пластинчатый теплообменник и привести к его разгерметизации. Какая точность поддержания температуры у чиллера? Регулирование температуры воды и автоматическое поддержание заданной температуры производится с точностью дифференциала 1,0 °С с помощью регулятора температуры (контроллера), датчик которого размещен на входе в пластинчатый теплообменник. Что означают основные коды ошибок чиллера? Основные коды ошибок: Er3 – обрыв датчика t1 или низкое давление всасывания ниже 1,4 бар; Er7 – обрыв датчика t3 или низкое давление на всасывающей магистрали; E2L – низкая температура t2, не работает насос воды; E3L – низкая температура t3, защита разморозки теплообменника; di – сработало реле протока воды; Edi, t1, t2, t3 – авария 380 В с отключением всех реле. Какие требования к качеству воды для чиллерав? Вода должна быть прозрачной, без запаха и осадка. pH должен быть от 7 до 10, электропроводность не более 2500 мкСм/см. Содержание хлоридов зависит от температуры: при T<20 °C – до 1000 мг/л, при T<50 °C – до 400 мг/л. Общее содержание железа должно быть менее 0,2 мг/л, марганца – менее 0,05 мг/л. Использование агрессивной воды (морская, с хлором) не является гарантийным случаем. Когда требуется дозаправка маслом? Дозаправка синтетическим маслом POE 46 или POE 55 требуется, если дозаправка фреоном составила более 400 г. Для моделей Х03 – Х16 добавляется 150 г масла на 1 кг дозаправленного фреона. Для моделей Х22 – Х45 добавляется 80 г масла на 1 кг дозаправленного фреона..

КОМПРЕССОРНО- КОНДЕНСАТОРНЫЕ БЛОКИ И СТАНЦИИ 6868 ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ ХЛАДАГЕНТ R410а / R32 МОДЕЛИ СЕРИИ ККБ U101 / ККБ U102 / ККБ U103 / ККБ U205 / ККБ U207 / ККБ U310 / ККБ U314 / ККБ U316 ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 5 до + 22 °С ХЛАДАГЕНТ R507а МОДЕЛИ СЕРИИ ККБ Р103 Frost / ККБ Р205 Frost / ККБ Р207 Frost / ККБ Р310 Frost / ККБ Р311 Frost / ККБ Р312 Frost / ККБ Р313 Frost - 2 / ККБ Р314 Frost / ККБ Р316 Frost / ККБ Р322 Frost ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 25 до + 5 °С ХЛАДАГЕНТ R32 МОДЕЛИ СЕРИИ ККБ M2i / ККБ M3i / ККБ M4i ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 20 до + 22 °С ХЛАДАГЕНТ R507a МОДЕЛИ СЕРИИ ККС iP-2 / ККС iP-3 / ККС iP-4 / ККС iP-5 ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 25 до + 15 °С ХЛАДАГЕНТ R507a МОДЕЛИ СЕРИИ ККС P310R / ККС P311R / ККС P312R ТЕМПЕРАТУРНЫЙ РЕЖИМ от - 22 до + 22 °С

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ ККБ, ККС 7070 Среднетемпературный ККБ Belluna U101 – U316 с зимним комплектом до - 40 °С без ресивера. ККБ U205 ККБ U207 ККБ U310 ККБ U314 ККБ U316 от - 5 до + 22 3131 4080 6941 8126 10 002 1,6 2,3 3,5 4,0 4,5 220 380 8,0 11,0 7,0 8,0 9,0 Да / Внешняя t °С от - 40 до + 45 59 55 63 770х300х555 845х363х702 946×410×810 940×370×1325 97 150 77 94 97 20 50 20 45 50 7 R410a/R32 R410a 1,26 1,65 - 1,40 1,80 2,70 3,25 3,40 1/4 (6,4 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 1/4 (6,4 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 7/8 (22,2 мм) 20 г/м 40 г/м 50 г/м Модель ККБ U101 ККБ U102 ККБ U103 Рабочий диапазон, °С от - 5 до + 22 Холодопроизводительность (при +4 °С), Вт 1240 1565 2098 Потребление, кВт/ч 0,7 1,0 1,2 Электропитание, В 220 Номинальный ток, А 3,5 4,5 6,0 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Уровень шума ККБ, дБ 54 56 Габариты ККБ без упаковки (Ш×Г×В), мм* 770х300х555 Вес ККБ без упаковки, кг* 77 94 97 Характеристики трассы и хладагента Стандартная длина трассы, м 30 35 Максимальная длина трассы, м 30 35 Максимальный перепад высот, м 7 Хладагент R410a/R32 Норма хладагента R32 (для трассы ≤ 5 м), кг 0,58 0,70 0,85 Норма хладагента R410a (для трассы ≤ 5 м), кг 0,65 0,75 1,00 Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) Диаметр труб Ø газ, дюйм 3/8 (9,5 мм) 1/2 (12,7 мм) Дозаправка хладагентом (для трассы > 5 м) 20 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы. В случае, если из-за длины трассы требуется дозаправить более 300 г фреона, то необходимо еще добавить синтетическое масло POE 46 или POE 55 из расчета 150 г/кг. Минимальная длина трассы 4,0 м. При дозаправке (заправке) фреоном в первую очередь смотрите на рабочую температуру компрессора, она должна находится в диапазоне от + 50…+ 75 OС. Модель ККБ Р103 F ККБ P205 F ККБ P207 F ККБ P310 F Рабочий диапазон, °С от - 25 до + 5 Холодопроизводительность (при -18 °С), Вт 800 1200 1700 2500 Потребление, кВт/ч 0,7 1,1 1,5 2,2 Электропитание, В 220 380 Номинальный ток, А 4,0 6,0 8,0 5,1 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Уровень шума ККБ, дБ 56 59 65 Габариты ККБ без упаковки (Ш×Г×В), мм* 770х300х555 845х362х702 946×410х810 Вес ККБ без упаковки, кг* 34 40 51 77 Характеристики трассы и хладагента Стандартная длина трассы, м 25 30 35 40 Максимальная длина трассы, м 25 30 35 40 Максимальный перепад высот, м 7 Хладагент R507a Норма хладагента (для трассы ≤ 5 м), кг 0,95 1,35 1,90 2,70 Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) Дозаправка хладагентом (для трассы > 5 м) 19 г/м 45 г/м ККБ P311 F ККБ P312 F ККБ P313 F-2 ККБ P314 F ККБ P316 F ККБ P322 F от - 25 до + 5 2800 3600 4100 6200 7600 10 400 3,0 3,5 4,0 4,5 5,5 7,0 380 6,2 7,0 9,0 11,0 14,0 Да / Внешняя t °С от - 40 до + 45 65 69 940×340×1325 94 97 115 120 122 125 45 15 50 30 70 45 50 60 70 7 R507a 2,90 3,00 3,10 3,50 5,80 6,9 3/8 (9,5 мм) 1/2 (12,7 мм) 3/4 (19,0 мм) 1 1/8 (28,6 мм) 1 3/8 (34,9 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) 7/8 (22,2 мм) 1 1/8 (28,6 мм) 1 3/8 (34,9 мм) 50 г/м 90 г/м ККБ Belluna P103 Frost – P322 Frost с зимним комплектом до - 40 °С без ресивера, укомплектован щитом управления, используется для одного потребителя. ТРВ должен быть в потребителе. * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы В случае, если из-за длины трассы требуется дозаправить более 300 г фреона, то необходимо добавить синтетическое масло POE 32, POE 46 или POE 55 из расчета 100 г/кг. . В моделях P313 Frost - 2– P316 Frost может быть установлен спиральный компрессор BSONYO (Panasonic) в нем используется PVE масло, в этом случае дозаправлять нужно PVE маслом. Минимальная длина трассы 3,0 м. Рабочая температура окружающего воздуха наружного блока от - 40 до + 45 °С. Требуется установка смотрового стекла на жидкостную линию. Укомплектован щитом управления, используется для одного потребителя (требуется убрать соленоид и ТРВ в потребителе).

Наружный блок Модель ККС IP-2 ККС IP-3 ККС IP-4 ККС IP-5 Рабочий диапазон, °С от - 25 до + 15 Холодопроизводительность (при -10 °С), Вт 900–2500 1400–3600 2400–6000 4200–10 500 Холодопроизводительность (при -25 °С), Вт 500–1300 800–1900 1300–3200 2300–5700 Потребление, кВт/ч 0,2–0,8 0,3–1,8 0,4–2,9 0,5–6,0 Электропитание, В 220 380 Номинальный ток, А 1,8–7,5/9,0 2,0–10,0/13,2 2,5–16,0/25,0 3,0–12,0/11,0 Зимний комплект Да / Внешняя t °С от - 35 до + 45 Уровень шума ККС, дБ 59 Габариты ККС без упаковки (Ш×Г×В), мм* 800×333×654 895×363×802 952×404×1483 Вес ККС без упаковки, кг* 45 50 60 100 Характеристики трассы и хладагента Стандартная длина трассы, м 7 Максимальная длина трассы, м 45 50 60 Максимальный перепад высот, м 7 Хладагент R507a Норма хладагента, кг 2,2 3,2 4,5 7,0 Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) 1/2 (12,7 мм) Диаметр труб Ø газ, дюйм** 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) 7/8 (22,2 мм) Универсальные инверторные ККС Belluna iP-2 – iP-5 на 5 потребителей. Минимальную температуру кипения, которую можно задать - 32 °C. Работа наружного блока на улице от - 35 °C до + 45 °C. * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы Искусственный интеллект: полная самодиагностика, комплекс защит, 8 датчиков контроля, отображение абсолютно любых параметров на дисплее контроллера. Автоматическое определение нормы заправки хладогентом, сообщит: мало, норма или перезаправлен. Тихая работа наружного блока, простота монтажа и обслуживание системы. Увеличенная гарантия – 1,5 года. Модель M2i M3i M4i Рабочий диапазон, °С от - 20 до + 22 Холодопроизводительность (при +5 °С), Вт 3600 5000 7800 Потребление, кВт/ч 7,5 14,0 18,0 Электропитание, В 220 Номинальный ток, А 6,0 8,0 15,0 Зимний комплект Да / Внешняя t °С от - 40 до + 45 Уровень шума ККБ, дБ 59 65 Габариты ККБ без упаковки (Ш×Г×В), мм* 720×270×495 805×330×554 890×342×673 Вес ККБ без упаковки, кг* 26 37 48 Характеристики трассы и хладагента Стандартная длина трассы, м 8 15 18 Максимальная длина трассы, м 25 35 Максимальный перепад высот, м 7 Хладагент R32 Норма хладагента (для трассы ≤ 5 м), кг 0,92 1,50 2,20 Диаметр труб Ø жидкость, дюйм** 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 3/8 (9,5 мм) 1/2 (12,7 мм) 5/8 (15,9 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 1/4 (6,4 мм) 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 1/2 (12,7 мм) 5/8 (15,9 мм) 3/4 (19,0 мм) Дозаправка хладагентом (для трассы > 5 м) 14 г/м 16 г/м 30 г/м Инверторный ККБ Belluna M2i – M4i с зимним комплектом до - 30 °С, с щитом управления для одного потребителя (требуется убрать соленоид и ТРВ в потребителе). Капиллярка в наружном блоке. Возможноcть ручного изменения мощности компрессора от 40 до 100 Гц. * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы В случае, если из-за длины трассы требуется дозаправить более 200 г фреона, то необходимо еще добавить синтетическое масло POE 46 или POE 55 из расчета 200 г/кг. Минимальная длина трассы 4 м. 7272 ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Технические паспорта на серийное оборудование производства Belluna, инструкции и программа Tbal Belluna для расчета теплового баланса в холодильной камере. Компрессорно-конденсаторные агрегаты ККС Belluna серии Р310R – Р312R c частотным регулированием холодопроизводительности от 30% до 90%. До 5 потребителей. Запуск ККС по сигналу от потребителей, а работа по электронному датчику низкого давления. Хладагент - R507a! Требуется установка смотрового стекла на жидкостную линию. Модель Р310R Р311R Р312R Рабочий диапазон, °С от - 22 до + 22 Холодопроизводительность (при 0 °С), Вт (80/60/30 Гц) 12 920/10 100/ 5050 14 940/11 830/ 5910 20 230/14 540/ 7270 Потребление, кВт/ч 2,2–3,8 2,5–4,0 2,6–4,5 Электропитание, В 380 Номинальный ток, А 4,5–6,5 5,0–7,5 5,2–9,0 Зимний комплект Да / Внешняя t °С от - 35 до + 45 Уровень шума ККБ, дБ 59 Габариты ККС без упаковки (Ш×Г×В), мм* 946х410х810 940х370х1325 Вес ККС без упаковки, кг* 77 94 97 Характеристики трассы и хладагента Стандартная длина трассы, м 40 25 15 Максимальная длина трассы, м 40 45 50 Максимальный перепад высот, м 7 Хладагент R507a Норма хладагента (для трассы ≤ 5 м), кг 2,7 2,9 3,0 Диаметр труб Ø жидкость, дюйм** 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм** 3/4 (19,0 мм) При трассе, превышающей стандартную длину Диаметр труб Ø жидкость, дюйм 3/8 (9,5 мм) Диаметр труб Ø газ, дюйм 3/4 (19,0 мм) 7/8 (22,2 мм) Дозаправка хладагентом (для трассы > 5 м) 40 г/м 50 г/м * Может отличаться, уточняйте у менеджера. / ** При стандартной длине трассы

7474 КОМПРЕССОРНО-КОНДЕНСАТОРНЫЕ СТАНЦИИ ККС BELLUNA IP Универсальные (средне- и низкотемпературные) инверторные ККС Belluna способны обеспечивать до 5 потребителей одновременно. В случае 4-5 потребителей, минимальная производительность самого слабого должна быть более 18% максимальной мощности ККС. При 3 шт. минимальная мощность самого слабого должна быть более 30%. При 2-х – более 35%. Если потребитель один, то его производительность должна быть не менее 50% мощности ККС. Инверторные компрессоры подстраиваются под требуемую холодопроизводительность, тем самым стабильно поддерживают у потребителей заданную температуру. Минимальная температура кипения, которую можно задать - 32 °C. Работа наружного блока на улице от - 35 до + 45 °C. УВЕРЕННОЕ УПРАВЛЕНИЕ ХОЛОДОМ В ПРОДУКТОВОМ РИТЕЙЛЕ Плавающая конденсация до + 10 °С Дополнительное переохлаждение жидкого хладагента не менее 5К-10К DC компрессора с переменной производительностью от 30 до 100% DC вентилятора ККС с потреблением до 30% меньше, по сравнению с АС двигателями Включение оттайки по обмерзанию испарителя Использование ТРВ или ЭРВ вместо капиллярки ЭКОНОМИЯ НА ЭЛЕКТРИЧЕСТВЕ ОТ 20 ДО 75%

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ РЕГУЛИРУЕМОЕ РЕЛЕ ЗАЩИТЫ ЗАЩИТНЫЙ ЭКРАН 7676 Электрозащита: защита от перенапряжения; защита от низкого напряжения; защита от перегрузки по току; автоматическое восстановление; отображение напряжения (измерение напряжения); отображение тока (измерение тока). Защитный экран помогает от заветривания продукции и способствует комфортной работе сотрудников в холодильной камере. Для серии Эконом. ДИСТАНЦИОННЫЙ МОНИТОРИНГ WI-FI Удаленный контроль за температурой и влажностью. Wi-Fi мониторинг оборудования с телефона/планшета на ОС Android. Полная информация о характеристиках оборудования на Ваших объектах. Уведомления об изменениях характеристик, авариях и неполадках (отключение электричества, нарушение герметичности в камере и др.) в реальном времени. Для серий On/Off. ДИАГНОСТ 3G-МОДЕМ ДЛЯ СЕРИИ IP ТЕЛЕОФИС 3G Оборудование для удаленной диагностики и обновления прошивки от завода производителя. Позволяет удаленно проконтролировать заводом-производителем все параметры системы. Также выявить и продиагностировать неправильную работу оборудования или его использование. С помощью модема возможно обновить прошивку, что повышает стабильность и эффективность системы, либо для исправления ошибок в прошивке. Опционно для холодильных сплит-систем серии Инвертор Люкс. Дополнительная вибро-шумоизоляция наружного блока снижает уровень шума на 10–20 дБ (А). Согласно САНПИН уровень шума в жилых районах не должен превышать днем 55 дБ (А), а ночью 45 дБ (А). Оборудование Belluna можно устанавливать даже в спальных районах. Для всех серий. ДОПОЛНИТЕЛЬНАЯ ВИБРО- ШУМОИЗОЛЯЦИЯ НАРУЖНОГО БЛОКА – ДЛЯ ВСЕХ СЕРИЙ У нас более 350 официальных дилеров и монтажных компаний по всей России, в Казахстане и в Беларуси, у кого вы можете купить холодильное оборудование Belluna с монтажом под ключ. Для всех серий (Инвертор Люкс - в базовой комплектации).

МОНТАЖ ОБОРУДОВАНИЯ BELLUNA Для монтажа холодильных сплит-систем Belluna потребуется тот же набор инструментов, что и для монтажа бытовых и полупромышленных кондиционеров. Смонтировать наружный, внутренний блок (воздухоохладитель/гидромодуль) и щит. Требования к расстояниям до преград, при установке наружного и внутреннего блока, указаны на картинке в паспорте. Выполнить технологическое отверстие для медных труб и межблочных кабелей. Пробросить и подключить: медную трассу и теплоизолировать обе трубы, межблочные, электрические и сигнальные кабеля от щита управления к внутреннему и наружному блокам. Толщина теплоизоляция для среднетемпературных систем – для жидкостной и газовой трубы требуется не менее 9 мм и 13 мм; для инверторных низкотемпературных систем – жидкостная не менее 13 мм (6 мм для серии Frost), газовая не менее 19 мм. Длина трассы должна быть не менее 4,5 метра. Впаять на жидкостную линию смотровое окно для заправки (дозаправки) фреоном для моделей с ТРВ (Frost)в воздухоохладителе! Вывести дренажный шланг. В случае слива конденсата (воды) на улицу или в низкотемпературной камере, требуется установить ТЭН подогрева дренажной трубки мощностью 30–50 Вт/м и теплоизолировать дренажную трубку теплоизоляцией толщиной не менее 6 мм. Пролить дренажную систему, вода должна легко сливаться из ванночки внутреннего блока (воздухоохладителя)! Опрессовать азотом трассу с воздухоохладителем (не менее 1 часа, рекомендуется – на 24 часа), с целью проверки на герметичность. Сплит-системы с внутренним блоком от кондиционера опрессовать давлением от 30 до 40 бар, с коммерческим воздухоохладителем от 25 до 30 бар. Не допускается опрессовывать коммерческие воздухоохладители или гидромодуль давлением более 30 бар, так как это может повредить теплообменник, что приведет к его разгерметизации. Проверить обмыливанием вальцовочные соединения на наличие утечек. При отсутствии утечек, спустить азот и поставить на вакуумацию. Отвакуумировав по маноменту до - 0,99 бар продолжить еще вакуумировать не менее 25 минут. Открыть краны, выпустить фреон из наружного блока в систему, затянуть заглушки на кранах. Сразу повторно проверить обмыливанием на утечку фреона по вальцовкам, заглушкам на кранах и по заглушке ниппеля. Утечки хладагента по ниппелю и заглушкам на кранах не являются гарантийным случаем. Пуско-наладка: настроить температуру и оттайку, дождаться, когда камера наберет заданную температуру, отключится и после повышения температуры снова запустится компрессор. Проверить рабочую температуру компрессора (+ 45…+ 80 °С в зависимости от серии, см. паспорт). Если рабочая температура компрессора выходит за рабочий диапазон, то требуется дозаправить фреоном R32, R410a или R507a (в зависимости от модели) или спустить лишний фреон или отрегулировать ТРВ. Также добавить масло РОЕ 46, РОЕ 55 при необходимости из расчета 100–150 г/кг (если дозаправка фреоном составила более 300–500 г), см. паспорт. Правила и нормы заправки указаны в паспорте установки. При заправке (дозаправки) систем на капиллярках, обязательно проверяем рабочую температуру компрессора, во избежание гидроударов компрессора жидким хладагентом или его перегрева. Рабочая температура компрессора замеряется после 15–20 минут беспрерывной работы оборудования! Она должна находится в диапазоне от + 45 до + 80 °С в зависимости от серии. Если температура ниже + 45 °С – много хладагента (или сильно открыт ТРВ), подливает компрессор жидким хладагентом (возможен гидроудар). Температура выше + 80 °С (+ 85 °С для чиллера) – не хватает хладагента для охлаждения компрессора на всасывающей линии (не работает вентилятор наружного блока). При первом запуске срабатывает 4-х минутная задержка включения компрессора! Также 4-х минутная пауза между пусками запрограммирована в контроллере для защиты компрессора от клина и выхода его из строя. Поэтому пустая не охлажденная камера, либо с плохой теплоизоляцией, после достижения заданной уставки, во время 4-х минутной паузы, может разогреться выше уставки более чем на 3-4 °С. 7878 ВАЖНО! Не допускается частичное открытие / закрытие сервисных кранов. После открытия / закрытия сервисных кранов следует плотно затянуть герметизирующие крышки, т.к. сальник и ниппель на сервисном кране допускает не герметичность, данная особенность не является не исправностью. При отрицательной температуре на улице, рекомендуется подогреть краны перед их открытием феном, во избежание повреждения сальника и появления утечки по сальнику крана. Перед началом монтажа необходимо внимательно ознакомиться с паспортом изделия (находится в коробке с щитом управления). Сплит-системы Belluna мы рекомендуем устанавливать на толстостенную медную трассу, т. к. оборудование работает круглосуточно в течении года и от качества монтажа зависит долговечность и бесперебойность его работы.

Редакция 06 / 2026 +7 (383) 388-68-54, sales@belluna.ru belluna.ru СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ BELLUNA 8080 Во время ТО необходимо провести визуальный осмотр всех компонентов системы на предмет повреждений, загрязнения, в том числе дренажной системы или прочих дефектов с целью выявления и устранения. Для проверки исправной работы оборудования требуется снять показания всех температурных датчиков, а также рабочего давления всасывания после 15 минут беспрерывной работы оборудования, и проверить их показатели на корректную работу и требуемый диапазон (см. в паспорте). Проверить надежность всех электрических соединений. Проверить работоспособность всех ТЭНов в режиме разморозки для оборудования, где оттайка осуществляется ТЭНами. Проверить работоспособность ТЭНа подогрева картера компрессора. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ НЕОБХОДИМО ПРОВОДИТЬ 1 РАЗ В 3 МЕСЯЦА ДЛЯ СОХРАНЕНИИ ГАРАНТИИ
